Вопрос от читателя нашего портала: Как лучше проложить водопровод при близком расположении грунтовых вод?

Ответ: Если грунтовые воды расположены достаточно близко к поверхности земли, то во время монтажа наружного водопровода может возникнуть множество проблем. В частности, если трубопровод закопать выше промерзания земли, то зимой он замерзнет, и для обеспечения дома водой придется либо его размораживать, либо отказываться от его использования до наступления весны. К тому же промерзание водопровода скажется на целостности водопроводных труб, которые просто лопнут под воздействием замерзшей в них воды.

Что же делать если грунтовые воды на вашем участке находятся на недостаточной глубине? Отказаться от прокладки водопровода? Вовсе нет! Есть способ, который позволит защитить трубы от промерзания. Для этого нужно воспользоваться методом размещения одной трубы в другой.

Первый способ монтажа незамерзающих труб

Конструкция типа «труба в трубе» предполагает монтаж водопроводной трубы в «футляр», роль которого выполнит труба, имеющая больший диаметр.

Трубу-футляр необходимо как следует загерметизировать в том месте, где находится кессон, а также рядом с фундаментом дома и на входе трубы внутрь дома. В качестве «футляра» подойдут асбестовые трубы. Их можно соединить с помощью муфт и уплотняющих резиновых колец. Это позволит создать максимально герметичную конструкцию.

Неплохой альтернативой асбестовым трубам также являются металлические и полиэтиленовые трубы с большим диаметром. Все зависит от того, какую сумму вы планируете потратить на монтаж наружного водопровода.

Кроме этого, можно приобрести и уже полностью готовый к монтажу комплект необходимых материалов. Как правило, подобные конструкции состоят из трубы, защищенной теплоизоляционным материалом и оборудованной греющим кабелем. Если входное отверстие для трубопровода находится высоко, то используется гофрированная труба.

Кабель, предназначенный для прогрева трубы, подключается к розетке, расположенной внутри дома. Если вы планируете монтировать водопровод только для холодной воды, то в этом случае будет достаточно одной трубы.

При желании подобную конструкцию можно сделать своими руками. Для этого необходимо:

1. Купить соответствующие материалы, включая трубы и электрокабель;
2. На трубу сначала намотать кабель, установить на него датчик температуры, с помощью которого будет в автоматическом режиме контролироваться включение и выключение обогрева трубопровода;
3. Заключить трубу в теплоизоляционный материал.

Для защиты трубы от низких температур можно использовать различные утеплители. Это, например, может быть вспененный полиэтилен. Он может иметь самую разную толщину, поэтому его можно использовать для труб самых разных диаметров. Как правило, размер самого тонкого материала начинается с 6 мм.

В качестве утеплителя также подходят пенопластовые материалы, которые имеют округлую форму. Их очень просто монтировать, так как они состоят из двух частей которые скрепляются между собой с помощью конструкции «шип-паз». Пенопластовые утеплители выпускаются для труб, имеющих разный диаметр. К тому же в них уже имеется соответствующий канал, в котором можно проложить греющий кабель.

При монтаже наружных водопроводов недопустимо использование минеральной ваты. Дело в том, что этот материал может намокнуть. В результате его теплоизоляционные характеристики будут сведены к нулю.

Чаще всего, если грунтовые воды расположены близко к поверхности, центральный трубопровод в землю не устанавливают. Под воздействием низких температур он будет постоянно замерзать. Поэтому отводящую от дома трубу тоже нельзя закапывать в землю. Ее необходимо утеплить таким же способом, что и подводящие трубы.

Второй способ предотвратить замерзание воды в трубах

Как вариант предотвращения замерзания воды в трубопроводе можно использовать и установку нагревающего кабеля внутри трубы. Для этого используется специальный кабель, который надежно защищен от воздействия влаги и полностью соответствует установленным гигиеническим правилам, то есть не оказывает влияние на качество воды.

Перед покупкой кабеля необходимо выяснить длину трубопровода. На основе этого параметра выбирается кабель соответствующей длины. К трубопроводу его крепят с помощью специальных фитингов, а затем пропускают внутрь утепляемой трубы.

Осторожно: стык с фундаментом!

В заключение хотим обратить ваше внимание, что самым опасным местом, где чаще всего замерзает вода, является проход трубопровода в бетонном фундаменте. Дело в том, что бетон притягивает к себе влагу, чем и способствует более быстрому замерзанию.

Чтобы избежать замерзания трубопровода в фундаменте, будет недостаточно даже такой надежно утепленной конструкции, как труба в трубе. Поэтому необходимо выполнить между трубой и фундаментом набивку. Она выполняется следующим образом:

1. Сначала нужно забить канат поверх трубы;
2. Затем нужно заделать глиной, монтажной пеной или герметиком пространство, которое осталось между канатом и фундаментом.

Выполнив эти два простых действия, вы навсегда избавите себя от проблемы промерзания трубы в стыке с фундаментом.

Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.

Источник

Особенности, разновидности, технология укладки дренажных труб для отвода грунтовых вод

Отведение грунтовых вод является важной задачей, позволяющей сохранить фундаментные части построек и исключить образование заболоченных участков.

Для реализации этой задачи используются системы дренирования, представляющие собой сложные сети подземных каналов, принимающих и отводящих подземную влагу. Основным элементом этих систем являются дренажные трубы для отвода грунтовых вод.

Что это такое, зачем необходимы?

Дрены (так иначе называются дренажные трубы) — это специальные трубопроводы, использующиеся для сбора и отведения грунтовых вод.

В отличие от обычных труб, они имеют сплошную перфорацию по всей длине — ряды отверстий или щелей, предназначенных для сбора воды.

Для защиты внутренней полости от попадания сквозь отверстия частиц грунта и заиливания внутренних поверхностей, дрены обертывают геотекстилем или специальными тканями, устойчивыми к воздействию влаги и не подверженными гниению.

Укладка дренажа производится в подземном положении с небольшим уклоном к водоприемникам — водоемам, дождевым коллекторам или иным отводящим магистралям. Трубы укладываются по определенной системе, позволяющей уменьшить количество влаги на определенной площади.

Схема размещения зависит от интенсивности притока или от конфигурации охраняемых сооружений. Глубина укладки обычно соответствует нижнему уровню погружения фундаментных лент, плит или иных опорных элементов.

Сравнение с другими методами отведения

Существуют разные методики отведения грунтовых вод, предназначенные для защиты опорных конструкций от разных видов влаги. Одни работают с верховодкой, другие обеспечивают вывод воды с более глубоких пластов.

Для более корректного сравнения представим эти методики в форме таблицы:

Способ отведения	Тип грунтовых вод	Тип отводящего канала	Особенности методики
Дренажная скважина	Верховодка	Вертикальная скважина	В грунте проходят скважину, «прокалывая» подстилающие глиняные слои. Это позволяет поверхностной влаге уходить в нижние, более рыхлые слои грунта и впитываться в них. Методика позволяет обходиться без отведения воды за пределы участка.
Дренажная траншея	Верховодка, дождевые или паводковые воды	Открытые лотки (желоба), по которым вода уходит за территорию участка к точкам сброса	Метод используется на участках, имеющих уклон. На поверхности выкапывают систему траншей (по периметру участка и вокруг зданий), по которым избыточная влага удаляется к приемным магистралям.
Подземный (глубинный) дренаж	Грунтовые подземные воды из нижних водоносных горизонтов	Дрены (перфорированные трубы)	На глубине нижней точки фундамента укладывают перфорированные трубы, в которые поступает вода. Уклон системы способствует немедленному отведению влаги к участкам сброса, водоемам или оврагам. Эффективность этого способа обусловлена высокой скоростью оттока воды по дренам и сравнительно медленным наполнение водоносного горизонта.

Из таблицы видно, что все альтернативные варианты отведения воды предназначены только для верховодки — подпочвенной влаги, образовавшейся вследствие таяния снегов или от сезонных паводков.

Параметры технические и геометрические

Дренажные трубы обладают следующими рабочими качествами:

1. Материал изготовления. Здесь есть масса вариантов, предназначенных для работы в разных условиях.
2. Диаметр. Наиболее популярны трубы от 160 до 200 мм, но для участков с большим притоком часто используют трубы по 300-400 мм.
3. Тип перфорации. Бывает сплошная, частичная перфорация с диаметром отверстий 1,3 мм. Кроме этого, есть трубы без перфорации, которые используются для подачи влаги к точкам сброса. Есть трубы с перфорацией в виде коротких щелей, которые применяют на глинистых грунтах.
4. Конструкция стенок. Есть рифленые и прямые трубы, одно- и двухслойные.

В зависимости от материала, трубы имеют дополнительные параметры — вес, степень жесткости, способность выдерживать механические нагрузки. При этом, основными параметрами всегда остаются уже рассмотренные базовые характеристики.

Выбор подходящих дренов обусловлен условиями эксплуатации:

• глубиной и местом укладки,
• объемами протока воды,
• наличием дополнительных нагрузок (например, размещением под дорожным полотном) и прочими факторами.

Виды дренов

В продаже имеется большой выбор дренажных труб. Все они предназначены для работы в определенных условиях. Выбирая подходящие дрены, необходимо учитывать условия их работы, величину нагрузок и прочие факторы.

Рассмотрим особенности дренов из разных материалов:

Пластиковые трубы отличаются малым весом, что облегчает их укладку при строительстве частного дома. При этом, они не способны выдерживать большие нагрузки. Это особенно ярко выражается в зимнее время, когда температура опускается близко к нулевой отметке.

Виниловые трубы становятся хрупкими, теряют эластичность и могут быть разрушены. Как правило, дрены из ПВХ используют для отведения влаги из неглубоких уровней.

Полиэтилен

Полиэтиленовые дрены обладают свойствами, схожими с ПВХ. Однако, они имеют важное преимущество — при понижении температуры материал не теряет эластичности, способности самостоятельно компенсировать внешние воздействия.

Из-за этого полиэтиленовые дренажные трубы применяют для отведения грунтовых вод с более глубоких горизонтов.

Полипропиленовые

Полипропиленовые трубы обладают всеми преимуществами пластиковых изделий — легкостью, небольшим весом, высокой скоростью монтажных работ. Кроме того, они хорошо выдерживают нагрузки и почти не засоряются, благодаря гладкой поверхности внутренних стенок.

Это делает дрены из полипропилена наиболее привлекательными для использования в любых системах, как глубоких, так и расположенных ближе к поверхности.

Керамические

Керамические трубы отличаются высокой устойчивостью к воздействиям воды. Они прочные и хорошо сопротивляются внешним нагрузкам. Однако, у них есть и недостатки.

Керамика хрупкая и плохо переносит резкие механические воздействия. Еще одним ограничивающим фактором становится цена керамических труб, значительно превышающая стоимость альтернативных вариантов.

Асбестоцементные

Этот вид труб в настоящее время практически не используется. Причинами такого отношения стали:

• наличие асбеста, который повсеместно выведен из применения из-за негативного влияния на здоровье людей;
• высокий вес труб;
• хрупкость, которая часто становится причиной поломок еще на стадии монтажа.

Асбоцементные дрены не имеют перфорации, так как они обладают пористой структурой. Вода просто впитывается в них сквозь стенки и выводится к точкам сброса. Долговечность асбоцементных дренов не превышает 30 лет, что для дренажной системы здания слишком мало.

С обмоткой

Существуют дренажные трубы, которые еще на заводе оснащаются обмоткой из кокосового волокна или геотекстиля. Это значительно упрощает и ускоряет монтажные работы, так как от строителей требуется только укладка и последовательное соединение дренов в единый канал.

Основная труба, как правило, пластиковая. Обмотка образует фильтр, защищающий внутреннее пространство от попадания песка, ила и прочих посторонних частиц. Это увеличивает срок службы труб, но требует учета специфики грунта.

Для участков с глинами или суглинками требуется создание вокруг трубы фильтрующего слоя засыпки из песка и гравия, иначе обмотка быстро пропитается жидкой глиной и перестанет пропускать воду.

Бетонные

Бетонные трубы используются для дренажных магистралей или каналов большого диаметра. Минимальный размер составляет 300 мм, а на практике чаще всего используют дрены 500-600 мм. Бетон имеет большой вес, поэтому для укладки в частном домостроении этот материал практически не применяют.

В основном такие линии собирают для отведения воды от промышленных объектов. Для таких условий бетонные дрены подходят оптимальным образом, они прочны, долговечны, могут очищаться изнутри с помощью специальных приспособлений.

Металлические

Металл — не лучший материал для дренажных систем. Любой сплав так или иначе подвержен коррозии, если не обычной, то электрохимической. Неоспоримым плюсом металлических дренов можно считать высокую прочность. Если использовать трубы из цветных металлов, то стоимость системы окажется слишком высокой.

Эти недостатки ограничивают использование металлических труб, срок службы которых не превышает 40 лет (на практике гораздо меньше). Кроме этого, стоимость системы такого типа будет в несколько раз выше, чем у пластикового дренажа.

Как влияет тип грунта?

Тип грунта является основным критерием выбора дренажных труб. Он определяет степень насыщения влагой, скорость распределения воды, возможность заиливания поверхности дрен.

Правила выбора:

• для песчаного грунта требуются трубы в тканевой обертке с гравийной подсыпкой (минимум 30 см вокруг трубы);
• на глинистых грунтах используют дрены без обертки, но с подсыпкой из щебня (фракция до 30 мм);
• на суглинках укладывают обернутые трубы, можно обойтись без подсыпки;
• на черноземе требуется слой подсыпки вокруг дренов без фильтра;
• для каменистых грунтов допускается использование перфорированных труб без дополнительных элементов.

Несколько примеров хорошего выбора

Примером правильного выбора могут служить следующие варианты:

1. Для подтопленных или заболоченных участков наиболее эффективна поверхностная сеть дренажных труб из полиэтилена (глубиной до 80 см), оснащенных тканевыми фильтрами и гравийной засыпкой.
2. Для глубинных грунтовых вод используют прочные двухслойные трубы из ПВХ.

Наличие фильтра и засыпки определяется составом грунта — если он представлен суглинками, требуется обертывание геотекстилем или кокосовым волокном. Выбор подсыпки определяется соотношением компонентов.

Иногда вместо щебня используют гранулы пенополистирола, которые выполняют дополнительную функцию теплоизоляции.

Средние цены и где продаются?

Купить дренажные трубы можно в любом магазине стройматериалов. Рекомендуется искать в крупных специализированных торговых комплексах, где есть широкий выбор дренов разного типа и конструкции.

Цены на дренаж вполне доступны для всех желающих. Например, 50 м полиэтиленовой перфорированной трубы с тканевым фильтром обойдутся покупателю примерно в 3 тыс. руб.

Пошаговая инструкция по монтажу на участке

Технология укладки дренажа не представляет особой сложности, но требует соблюдения определенных правил. Рассмотрим основные методы монтажа подземных систем водоотведения.

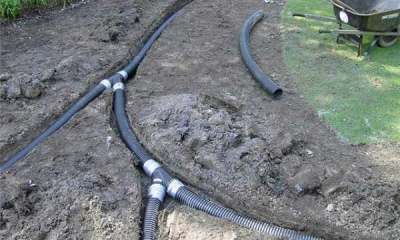

По всему периметру

Укладка труб по периметру участка обеспечит отвод верховодки, т.е. впитавшейся дождевой или талой воды, паводковых или заболоченных очагов. Этот вариант позволяет эффективно удалить почвенную влагу с территории участка, но требует выполнения больших объемов земляных работ.

Порядок действий:

По периметру участка выкапывают траншею с выходом на магистраль отведения (это будет канал, по которому влага будет подаваться к точке сброса).

Магистраль делают в самой нижней точке рельефа. Глубина траншеи соответствует нижнему уровню подпочвенных вод. Обычно она не превышает 80 см

На дне траншеи делают слой засыпки гравием или щебнем (в зависимости от состава грунта).

Укладывают дренажные трубы, обеспечивая уклон к участку отведения.

Засыпают трубы щебнем или гравием до высоты 30 см над верхней стенкой.

Траншею засыпают грунтом.

Как правило, укладки труб по периметру бывает достаточно, так как минимальное расстояние между соседними дренами составляет 10 м (на глине) или 45 (на песке).

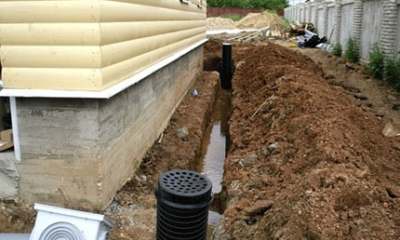

Пристенный

Пристенный дренаж располагается в нижней части фундамента дома. Его укладывают параллельно с нанесением гидроизоляции, перед засыпкой пазух траншеи.

Порядок действий:

1. Укладка слоя подсыпки. Используется ПГС или гравий. Толщина слоя составляет не менее 30 см (на практике часто делают 50 см, чтобы обеспечить возможность оседания ила в нижних слоях).
2. Укладка дренажных труб. Минимальное расстояние между фундаментом и стенками труб составляет 15 см. Слишком большой зазор делать не рекомендуется, чтобы не расширять поле поглощения влаги.
3. Подсыпка слоем гравия (щебня) на высоту не менее 30 см над трубой.
4. Засыпка пазух траншеи.

Уклон делают в направлении магистрали или точки сброса. Он соответствует уклону рельефа участка.

Обслуживание системы

Никакого особого обслуживания дренажной системы не требуется. Единственным необходимым действием является проверка состояния колодцев и удаление из них ила или песка. Поскольку уровень воды в трубах не превышает 1-2 см, беспокоиться о разрыве их стенок замерзшей водой не приходится.

Видео по теме статьи

Как сделать дренаж участка своими руками, подскажет видео:

Заключение

Дренаж — важный элемент защиты фундамента дома и всей территории участка. Создание сети необходимо планировать еще на этапе строительства дома, но возможно и более позднее создание.

Выбор дренажных труб следует производить после тщательного обследования участка, определения состава слоев грунта и глубины водоносных горизонтов. Наиболее популярны полимерные дрены, которые легко монтируются и обладают оптимальным набором рабочих качеств.
