Как нагрет воду дровами

• спиральные с корпусом – змеевик устанавливается внутри стальной конструкции;
• спиральные без корпуса – огонь разжигается внутри змеевика.

Второй вариант является самым простым при самостоятельном изготовлении и самым дешевым при покупке готового нагревателя. Однако корпус помогает сохранять тепло и значительно увеличивает КПД котла, поэтому лучше этой деталью не пренебрегать.

• квадратные;
• цилиндрические.

Особой разницы между моделями нет, этот критерий играет роль исключительно в плане эстетики.

• с боковой загрузкой – дверца топки находится сбоку, чаще в верхней части нагревателя;
• с верхней загрузкой – дверца находится в верхней стенке, которая обычно скошена по отношению к боковым стенкам.

По отзывам покупателей, верхняя загрузка является более удобной, чем боковая. Однако при ней нужно быть более осторожным – открывая дверь во время активного горения, можно на некоторое время расстаться с бровями.

Преимущества и недостатки печи

Плюсы:

• быстрый нагрев воды;
• простой монтаж и демонтаж;
• экономичность;
• невысокая стоимость;
• возможность изготовить самостоятельно.

Минусы:

• нагреватель невозможно автоматизировать, температуру воды придется контролировать при помощи термометра;
• отопитель должен находиться на расстоянии нескольких метров от бассейна;
• его нельзя оставлять без присмотра;
• требует постоянного внимания «истопника»;
• обязательно нужно придерживаться техники безопасности при работе с огнем;
• котлу требуется уход в виде уборки золы, чистки от гари и периодической окраски специальной эмалью.

Популярные изделия, цены

При покупке водонагревателя необходимо учитывать, для какого бассейна он будет использоваться, и какой объем воды необходимо нагреть.

Ниже представлены наиболее популярные марки котлов, которые можно использовать для разных типов бассейнов.

Fenix

Российский бренд представлен широкой линейкой котлов, которая включает в себя 15 наименований. Все модели включают в себя змеевик из нержавеющей стали и армированный шланг, длину которого можно выбрать при покупке.

Особенности обновленной конструкции:

• скошенная крышка для удобной загрузки топлива,
• усиленная тяга,
• дополнительный боковой обдув,
• выдвижной зольный ящик.

Для совместного использования рекомендуется насос с давлением не менее 0,5 Бар. В продаже есть котлы, рассчитанные на разный объем бассейна. Самые популярные модели:

Используется для небольших и средних бассейнов. Скорость нагрева воды сравнительно небольшая – бассейн объемом 4 кубических метра за час нагревается на 3°C, 25 кубических метров – на 0,58°C. Средняя стоимость модели 16 000 руб.

Maximus

Существует два типа этого котла, рассчитанного для нагрева бассейнов среднего и большого размера. Скорость нагрева воды котлом Maximus 1: 4 кубических метра воды – на 3,75°C за 1 час, 25 кубических метров – на 0,71°C. Maximus 2 такой же объем воды нагревает на 4,06°C и 0,73°C соответственно. Средняя стоимость – 30 000 руб.

Termopool

Дровяные нагреватели для бассейна этого производителя привлекают внимание современным дизайном и качеством используемой стали. Модельный ряд включает в себя множество наименований с мощностью от 18 до 55 кВт, поэтому легко можно выбрать котел для бассейнов объемом до 60 метров кубических.

Особенность марки – витки спирали всегда плотно прилегают друг к другу, что повышает КПД нагревателей. Диапазон цен на модели – от 22 000 до 60 000 руб.

Nexus

Модель относится к марке Fenix того же производителя – компании Sfera. Основное отличие – расположение верхней крышки. По сравнению с более новыми моделями бренда имеет меньшую тягу. Рассчитан на использование с бассейнами среднего и большого размера.

Скорость нагрева воды: 4 кубических метра воды за час нагревается на 4,28°, 25 кубов воды теплеет на 0,77°C. Средняя стоимость – 25 000 руб.

Hammer

Также является моделью бренда Fenix. Как и предыдущий котел, имеет квадратную форму, корпус сделан из закаленной листовой стали высокого качества. Для контроля интенсивности нагрева воды есть возможность самостоятельной регулировки тяги. Подходит для бассейнов большого и среднего размера.

За 1 час использования 4 куба воды прогреваются на 4,5°C, температура воды в бассейне на 25 метров кубических поднимется на 0,81°C. Средняя стоимость – 30 000 руб.

Слобода

В отличие от предыдущих моделей, топка котлов Слобода изготовлена из чугуна, а не стали. Корпус округлый, загрузка боковая. Средняя стоимость 10 500 руб.

Как сделать своими руками?

Котел на дровах имеет простую, даже примитивную конструкцию, которую несложно повторить самостоятельно. Для этого требуется приобрести специальные материалы и иметь навыки работы со сварочным аппаратом.

Необходимые материалы:

• толстая сталь в листах;
• трубка из нержавеющей стали;
• термостойкая эмаль;
• хомуты для соединений;
• металлические петли;
• саморезы;
• термостойкий герметик;
• шланг (лучше, если он будет армированным).

Оборудование и инструменты:

• болгарка + зачистной и отрезной диск;
• сварочный аппарат + расходники;
• воздушный компрессор;
• 2 циркуляционных насоса;
• гибочный станок для труб;
• отвертка и плоскогубцы;
• молоток.

Процесс изготовления:

1. Из листовой стали вырезаются стенки для квадратного или цилиндрического каркаса. Отдельно вырезаются детали для двери и зольного ящика.
2. Детали соединяются между собой при помощи сварки. Отдельно изготавливаются дверь, зольный ящик и труба дымохода.
3. Металлическая трубка сгибается в спираль, внешний диаметр которой не больше расстояния между стенками корпуса, а высота не больше высоты топки. Концы спирали необходимо оставить длинными, чтобы исключить воспламенение шланга.
4. В верхней и нижней стенке вырезается по отверстию для выпуска трубок змеевика. Диаметр отверстий должен совпадать с внешним диаметром трубки.
5. Вырезается отверстие под дымоход и зольный ящик.
6. Змеевик устанавливается в корпус, его концы выпускаются наружу через подготовленные отверстия. Места соединения трубки и корпуса обрабатываются герметиком.
7. Петли прикручиваются к корпусу и дверце. Все места соединения замазываются герметиком.
8. Труба дымохода приваривается к корпусу.
9. К дверце приваривается ручка. Ее можно сделать из куска стальной трубки или арматуры, однако желательно ее оболочку сделать из материала, который не так сильно нагревается. Можно использовать дерево, только предварительно его лучше отшлифовать и покрыть лаком.
10. При помощи компрессора проводится проверка на герметичность. Для этого внутрь нагоняется воздух, а швы смазываются мыльной водой. При появлении пузырьков эти места необходимо подварить.
11. Сварные швы зачищаются болгаркой и обрабатываются герметиком.
12. Нагреватель красится эмалью и оставляется до полного высыхания.
13. На концы змеевика надеваются шланги и закрепляются хомутами. С другой стороны шланги присоединяются к насосам.

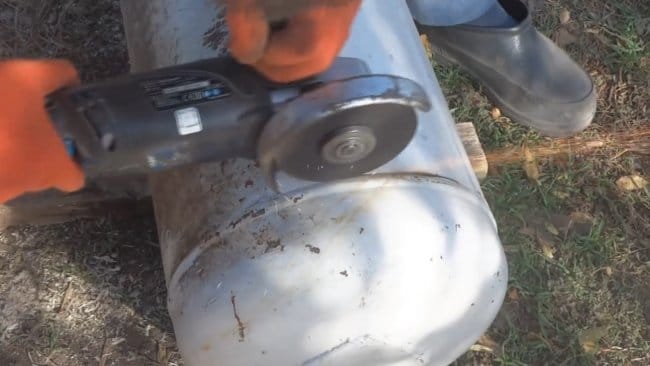

Топку с боковой загрузкой можно сделать из ненужного газового баллона. Подробности изготовления дровяного нагревателя — в этой статье.

Нагреватель на дровах для бассейна своими руками, видео-инструкция:

Инструкция по эксплуатации устройства

Установка и подключение:

1. Нагреватель устанавливается на расстоянии нескольких метров от бассейна.
2. Шланги закрепляются на концах змеевика, в насосе и отверстиях бассейна. Если в бассейне отверстия не предусмотрены, концы шлангов перекидываются в воду через бортик.

Как обогреть воду:

1. Перед началом использования котла необходимо убедиться, что рядом отсутствуют легковоспламеняющиеся материалы и жидкости, а также в радиусе 1 м убрать сухую траву.
2. В топку котла закладывается топливо и поджигается. Если нагреватель состоит из спирали без корпуса, огонь разводится внутри змеевика.
3. Огонь поддерживается до того момента, пока вода не достигнет желаемой температуры.

Заключение

Нагреватель для бассейна на дровах прост в использовании и экономичен. При его помощи можно быстро довести воду до комфортной температуры даже в большом бассейне. Однако при работе с открытым огнем нельзя забывать о технике безопасности, оставлять наедине с ним детей.
