Как поднять воду солнцем

Простая солнечная водокачка. Как сделать солнечный водяной насос. Воду поднимает солнце. Проект.

В свое время на сайте был опубликован проект солнечной водокачки. Проект достаточно сложный и плохореализуемый из-за трудности выбора рабочего тела. Так же была опубликована статья о системе автоматического проветривания теплиц . Система весьма остроумная и чрезвычайно простая и дешевая, проверенная и легко воспроизводимая.

Естественно, возникла идея создать солнечную «качалку» с помощью которой можно было бы не только форточку в теплице открывать, но и выполнять какую то другую работу. Например — качать воду из скважины или колодца. Или крутить небольшой электрогенератор малой мощности…

Кинематическая схема такой солнечной водокачки чрезвычайно проста. Это коромысло на опоре, на разных концах которого расположены резервуары. Резервуары частично заполнены водой (или другой жидкостью, например, легкокипящей) и соединены между собой трубкой.

Как известно, при нагревании газ увеличивает свой объем на 1/273 своего объема на каждый градус нагрева. И если один резервуар начать нагревать, то газ (воздух или пар) начнет расширяться и выдавливать жидкость в другой резервуар, который не нагревается, а охлаждается. Если разница температур будет составлять градусов 20-30 (что совершенно реально даже при солнечном нагреве), то объем газа будет увеличиваться на 20-30/273, т.е. на 10% . Этого вполне достаточно, что бы заставить коромысло «опрокинуться»м в противоположное положение. После чего начинает нагреваться уже другой резервуар, а первый — охлаждается.

Для того, что бы система не остановилась в некоем равновесном положении, надо придать ей триггерный эффект. Т.е. коромысло должно иметь только два устойчивых положения. Поэтому применим простейший способ достижения этого эффекта — установим небольшие магнитные защелки на каждом плече коромысла. Тогда коромысло не опрокинется до тех пор, пока сила тяжести не станет сильнее силы магнитного притяжения. После этого плечо отрывается от магнита и резко устремится вниз.

Если к такому коромыслу прикрепить рычаг простого поршневого водяного насоса, то он запросто будет качать (поднимать) воду. Производительность такой водокачки может достигать несколько десятков литров воды в сутки. А при соответствующих размерах резервуаров — и нескольких сотен…

Как может быть устроена такая солнечная водокачка. Ведь сложность тут в том, что зона нагрева резервуаров расположена внизу, а зона охлаждения — вверху. Для этого достаточно установить защитные экраны на стойках, затеняющие поднятые резервуары. В тоже время резервуары находящиеся внизу освещены солнцем.

Для ускорения нагрева воздуха в резервуаре можно устроить за ним простейший концентрирующий отражатель в виде параболического зеркала. Его можно сделать из фанеры и оклеить бытовой фольгой. Температура в фокусе такого зеркала может достигать 200-300 градусов, и воздух в резервуаре (его следует покрасить черной матовой краской) будет нагреваться весьма быстро. Следовательно, можно будет увеличить и частоту колебаний коромысла и усилить «магнитный» порог опрокидывания, и усилие самого коромысла. Поскольку тут работает не сила пара, а сила тяжести, то чем больше жидкости перетечет из одного резервуара в другой, тем тяжелее будет рычаг и тем больше воды за один «качок» можно будет поднять.

Поскольку рабочим телом у нас является все же воздух, а не жидкость (жидкость – всего лишь поршень), то возможно имеет смысл теплоизолировать воздух от жидкости внутри резервуара. Тогда воздух при нагреве не будет охлаждаться при контакте с жидкостью. Сделать это несложно. Надо взять пенополистирол и раскрошить его на возможно мелкие крошки и шарики. Шарики эти ввести в резервуары. Эти шарики создадут весьма эффективный термобарьер между воздухом и жидкостью в резервуаре.

Разумеется, это пока только идея, проект. Но проект легкореализуемый. Потребуется всего то пара ПЭТ-бутылок да метр трубки – кембрика. И все уже должно заработать.

Если сделать резервуары металлическими и соединить их металлической же трубкой, то можно будет использовать не только солнечную, но и любую другую тепловую энергию. Например, развести под резервуарами пару небольших костров (или поставить мангалы). Тогда даже сжигание мусора можно будет обратить на пользу.

Источник

Качаем воду из скважины при помощи солнечной энергии

Привет всем любителям помастерить, а также тем, кто может находить выходы из сложных жизненных ситуаций. Сегодня мы рассмотрим проект, как автор организовал бесплатный полив огорода, используя солнечную энергию . В качестве основы был использован небольшой центробежный двигатель на 220В, который автор переделал на 24В. А питается все это дело от солнечной панели. Если вас заинтересовал проект, предлагаю изучить его более детально!

Материалы и инструменты, которые использовал автор:

Список материалов:
— центробежный насос на 220В/380 Ватт;

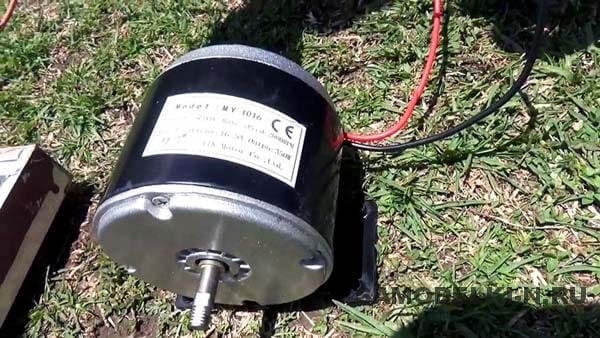

— электродвигатель на 24В/350 Ватт;
— солнечная панель подходящей мощности (у автора 400 Ватт);
— карданная передача от рулевого управления авто.

Процесс изготовления самоделки:

Шаг первый. Подключение двигателя
Для начала снимаем заднюю крышку нашего наружного насоса, там находится крыльчатка, снять нужно и ее. Устанавливаем насос на деревянную доску, а также устанавливаем рядом электродвигатель на 24В. Теперь нам нужно соединить валы, для этих целей автор использовал карданную передачу от рулевого управления автомобиля. Обычно такие передачи есть на УАЗ-иках.

Одну сторону кардана крепим к валу насоса, а другую к валу двигателя. Конечно же, диаметру валов будут отличаться, вам понадобится изготовить из труб или подобного материала втулки.

Если карданной передачи нет, можно просто подыскать кусок крепкого резинового шланга, он будет также отлично передавать крутящий момент.

Шаг третий. Запуск
Для запуска насоса нужно заполнить водоносную магистраль водой, подключаем трубу и включаем насос. Конечно же, он не будет работать на всю мощность, так как может быть слабовато питание, но в целом, если скважина не сильно глубокая, схема должна работать. У автора все получилось, огород теперь поливает солнце. Это отличный вариант, если нет возможности подключиться к сети 220В.

На этом проект окончен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Источник

«Заряжаем» воду Солнцем. Восполняем жизненные силы!

Большинство из нас живет в крупных городах или даже в мегаполисах. Мы погрязаем в делах и заботах и забываем о прекрасных чувствах единения с природой — гармонии, благодарности, радости.

Как же, находясь в бетонной коробке восстановить хотя бы небольшой контакт с природой? Восполнить свои силы и энергию?

Вода — одна из природных стихий, с которой мы, по сей день, соприкасаемся ежедневно. Но думаю, у вас нет сомнений в том, что бутилированная и вода, что течет из под крана, отнюдь не то же самое, что вода из природных источников.

В горной реке вода пропитывается солнечным и лунным светом, насыщается кислородом и микроэлементами. Оттого и становится такой неповторимо вкусной.

Кроме того, вода меняет структуру (при воздействии на нее ее энергий и звуков), а также запоминает информацию. Если вы пьете бутилированную воду — представьте сколько негатива она могла впитать по дороге в ваш дом (достаточно представить сколько грузчиков соприкасалось с ней на разных этапах, не думаю что во время работы они думали о высоких материях).

Как же мы можем хоть немного исправить ситуацию?

Для начала, обратимся к методу, которым, как считалось, пользовались йоги: аэрация воды (этот метод больше всего подойдет для скептиков, поскольку довольно легко объясним).

Водопроводную воду пропускаем через фильтр и наливаем в сосуд. Выходим на свежий воздух (на балкон) и переливаем воду из одной емкости в другую и обратно. По информации из интернета, йоги советуют повторить это действие около сорока раз. За это время вода насыщается кислородом (чем выше держите одну емкость относительно другой (во время переливания), тем больше молекул кислорода попадает в жидкость).

Если ваш регион не самый экологичный, то лучше, вместо аэрации воспользоваться энергией Солнца.

Поставьте емкость с фильтрованной водой на подоконник (так, чтобы лучи свободно проходили сквозь сосуд). Лучше всего использовать вазу или 3-ех литровую банку, так как тара подходит только из стекла или керамики. За несколько часов вода зарядится благоприятной энергией.

В книге Джо Витале я также встречала упоминание о синей солнечной воде . Делается она аналогичным образом, но только в синем сосуде. Синий обладает энергией очищения и умиротворения.

Вода запоминает информацию и пропитывается энергетикой. Помните об этом — старайтесь не пить воду, стоявшую в помещениях, где произошло что-то плохое. Лучше используйте это свойство во благо — заряжайте воду словесно (или энергетически).

Лучше всего это делать во время вашего «утреннего стакана воды». Возьмите уже заряженную Солнышком воду и, держа стакан в ладонях, от души помечтайте. Если нет возможности вслух — мечтайте про себя, достаточно вашей положительной энергетики.

Если вы хотите зарядить воду таким методом для другого человека, то вы должны быть уверены в своем здоровье (чтобы исключить передачу болезнетворной энергии и информации).

Есть и другие способы «заряжать воду», например — природные кристаллы. Пожалуй, не стану о них подробно писать в данной статье. Поскольку не у каждого в доме имеются такие кристаллы (кварца, к примеру). Да и статья уже вышла довольно длинной, надеюсь, что вы не утомились.

Благодарю за ваши лайки, они наполняют меня!💖

Источник

Добываем воду: солнечный дистиллятор.

Иногда в жизни случаются такие моменты, когда знания о том, как добыть, собрать воду являются знаниями жизни.

Сегодня я расскажу, как собрать воду с помощью «солнечного дистиллятора».

1) Нужно выкопать яму около 1 метра в диаметре и пол метра глубиной.

2) В центре на дне нужно поставить емкость.

3) Яму нужно накрыть листом полиэтилена.

4) Края пленки нужно присыпать землей ил прижать чем-то другим.

5) В середину пленки нужно положить камешек или другой груз для того, чтобы вода стекала в емкость.

6) Можно также вокруг емкости положить зеленую листву, траву, которые также будут давать влагу.

7) Чтобы не разбирать каждый раз сооружение, то можно сбоку вставить трубку для отвода воды.

Принцип действия этого устройства следующий: солнце нагревает землю, образуются водные пары, затем этот пар оседает на пленке, образуя конденсат. Поскольку благодаря грузу в центре полиэтиленового листа, образуется конус, вода стекает в поставленную емкость.

Такой дистиллятор подойдет и для добычи пресной чистой воды. Для этого яму кроме растительности выливают воду, которую нужно очистить.

Также важным является то, что работа такого устройства после захода солнца продолжается, поскольку температура почвы остается высокой в то время, как пленка быстро остывает. Поэтому также образуется конденсат на ее поверхности, который все по той же схеме стекает в емкость. Иногда ночью удается собрать воды больше, чем днем.

Источник

Греем воду солнцем. Сделай сам, это просто

В южных областях вполне реально установить подогрев воды с помощью солнечного тепла, да и в более северных районах этот подогрев применим для дач. Покупать это оборудование довольно дорого, а если сделать его самостоятельно то стоимость будет намного меньше.

Изготовление солнечных нагревателей

Основной элемент данной системы радиатор. Его проще купить, чем изготавливать самостоятельно.

Радиатор обязательно должен быть черным. Его устанавливают вместо 2 в водоподогреватель. Угол наклона самого водонагревателя около 30 градусов. Монтируют подогреватель на крыше, закрепив чтобы не скатывался. Подача воды должна иметь небольшой напор, 1-2 атм. Корпус можно сделать из любого материала, который выдерживает осадки и изменения температуры.

Схема предлагаемого подогрева дополнена электроподогревом с терморегулятором. Несомненно, такая система намного дороже простой, описанной выше. У этой системы плюс в том, что вода всегда будет одинаковой температуры, при любых погодных условиях.

Гелиодуш

Сама система подогрева довольно проста, при правильной установке вы сможете обеспечить себя теплой водой в летний период на даче.

Главная ошибка практически всех, кто делает подобные системы самостоятельно, это отсутствие изоляции труб и самого подогревателя от охлаждения наружным воздухом.

Как видно на фото подводящие трубы не изолированы и соответственно эффективность системы снижена. К тому же сами обогреватели тоже могут охлаждаться, так как они не защищены в достаточном объеме.

Нагревательные элементы всегда красят в черный цвет и используют тонкостенные металлические или пластиковые трубки, причем металл нагревается намного лучше.

Если вы изолируете трубы и нагревательные элементы от охлаждения, то КПД данной системы возрастет.

Вы можете скачать книгу П.Е Круть «Строительство индивидуальных домов и ферм» использованных в этой статье и много других, различных книг о строительстве и печном искусстве. Для перехода нажмите сюда.
