Можно ли компрессором от холодильника перекачивать воду

Качаем воду компрессором от холодильника (эрлифт)

Приветствую всех любителей помастерить, сегодня мы рассмотрим, как можно использовать воздушный компрессор так, чтобы он качал воду. Такой насос называют «эрлифт», а суть его в том, что компрессор нагнетает воздух в водопроводную трубу и потом выходит наружу пузырями, уже с частью воды. Конечно же, компрессоры от холодильников для таких конструкций обычно не используют, так как для хорошей производительности нужен мощный компрессор.

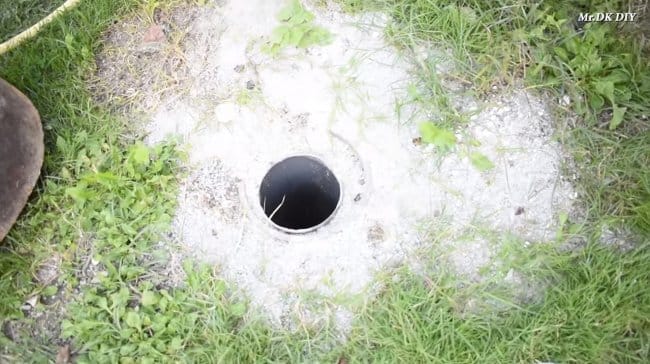

Такой насос может стать выходом, если в вашу скважину не помешается насос, а всасывающий насос не может взять воду, так как до зеркала воды более 9 метров.

Автор продемонстрировал нам, как с небольшой глубины порядка 5 м можно качать воду из скважины компрессором от холодильника, производительность составил 17 литров за 10 минут.

Если проект вас заинтересовал, предлагаю изучить его более детально!

Материалы и инструменты, которые использовал автор:

Список материалов:
— компрессор от холодильника;
— водопроводная труба;
— шланги;
— хомут или проволока;
— кусок медной трубки (материал не важен).

Процесс изготовления самоделки:

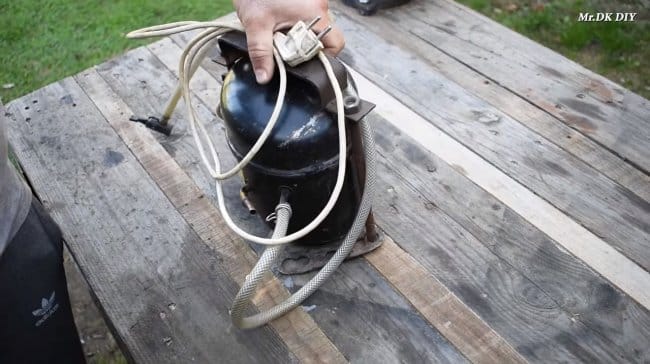

Шаг первый. Компрессор
Устанавливаем на выходящую трубку компрессора длинный шланг, он должен будет доставать до уровня воды в скважине. На всасывающую трубку хорошо бы поставить воздушный фильтр, так вам компрессор послужит дольше.

Шаг второй. Трубка

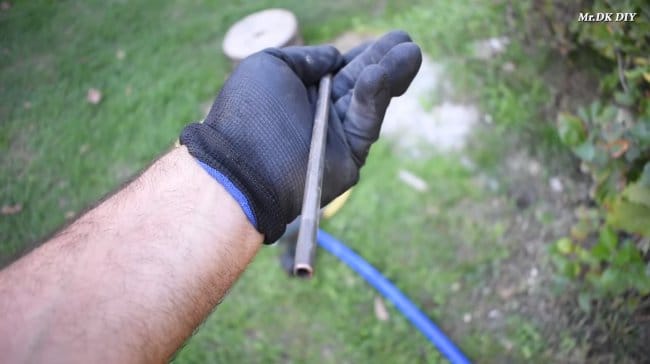

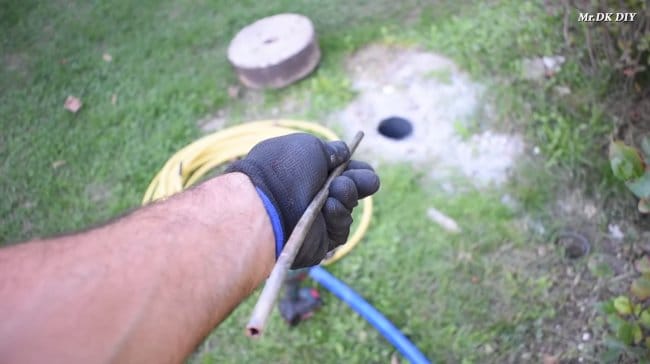

Внутрь водопроводной трубы устанавливаем трубку, по которой будет поступать воздух. Производительность самоделки будет зависеть от того, какой внутренний диаметр водопровода, а также какой диаметр воздушной трубки. Также играет большое значение объем и давление поступающего воздуха.

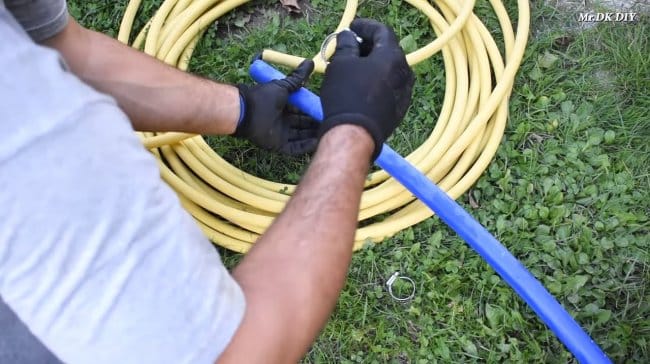

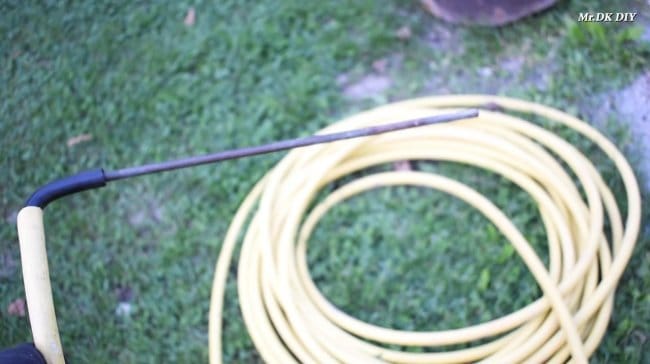

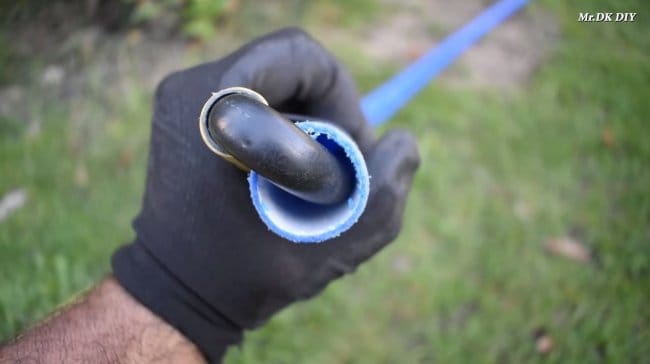

Авто разместил трубку внутри, подключил все через кусок шланга, согнуты под углом, но шланг не должен передавливаться! Все это дело крепим хомутом и можно опускать в скважину.

Шаг третий. Испытания

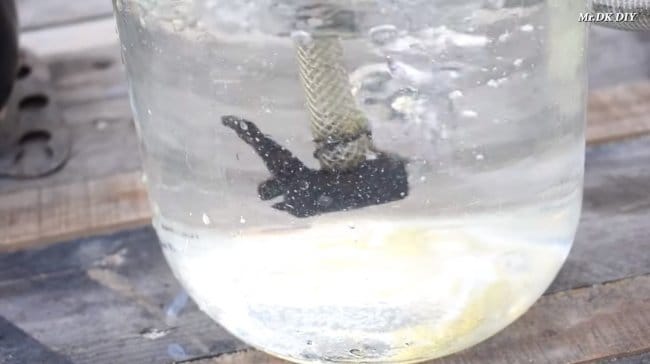

Включаем компрессор, он начнет гнать воздух в водопроводную трубу, в которой будет стоять определенный уровень воды. Вода начнет пузыриться, и вместе с воздухом все это дело будет выходить наружу. Само собой, вода будет идти рывками, поэтому производительность самоделки невысокая, зато это может быть выходом из некоторых ситуаций.

За 10 минут автору удалось набрать 17 литров воды, что довольно неплохо для такого слабого компрессора. На этом проект можно считать успешно завершенным, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Источник

Вакуумный насос из компрессора от холодильника: руководство по изготовлению агрегата

Фирменный вакуумный насос, без сомнения, эффективен и предельно удобен в использовании. Но ему присущ один маленький недостаток: несколько цифр на ценнике и ни одной запятой между ними.

Это неприятное обстоятельство побуждает народных умельцев искать способы самостоятельного изготовления данного устройства из того, как говорится, что бог послал.

Узнав о том, как делается вакуумный насос из компрессора от холодильника, вы, возможно, захотите попробовать свои силы, получив в итоге вознаграждение за труды в виде сэкономленных денежных знаков.

Материалы и инструменты

• ножовка по металлу;
• плоскогубцы;
• паяльник;
• сварочный аппарат.

Помимо компрессора от холодильника нужно будет раздобыть:

• маслостойкие трубки (можно купить на авторынке);
• латунную фольгу;
• кусок линолеума.

Понадобится и стальной уголок 25х25 мм.

С момента создания первых насосов прошло немало времени и сейчас видов агрегатов существует множество для всевозможных нужд. Для чего нужен винтовой насос и в чем заключается принцип его работы, читайте далее.

Технологию осуществления врезки под давлением в водопровод рассмотрим тут.

Система автоматической откачки воды из подвала — наиболее удобный вариант поддержания подвального помещения в сухости. Здесь http://aquacomm.ru/cancliz/zagorodnyie-doma/avtonomnaya/drenazh/drenazhnyie-nasosy/nasos-dlya-otkachki-vody-iz-podvala.html рассмотрим подробнее, как организовать такую систему.

Вакуумный насос своими руками из компрессора холодильника

Процесс изготовления выглядит следующим образом:

1. Верхнюю часть компрессора спиливаем при помощи ножовки.
2. Далее нужно извлечь из корпуса мотор, который подвешен внутри на нескольких пружинах. Какие-либо инструменты для этого не понадобятся – мотор не зафиксирован.
3. Трубки из меди, которые остались в корпусе, необходимо соединить маслостойкими трубками с линиями «плюс» и «минус» на моторе. Ненужные элементы с мотора можно срезать, чтобы не мешали.
4. Вскрытый корпус нужно снабдить крышкой. На нее будет попадать масло и чтобы оно стекало в емкость, края крышки должны быть внутри нее. Отпиленный фрагмент данному условию не удовлетворяет, поэтому использоваться не может. Крышку с подходящими размерами рекомендуется изготовить из латунной фольги, воспользовавшись паяльником. Изнутри ее следует снабдить ребрами жесткости, а снаружи – оклеить с целью шумоизоляции линолеумом. На всякий случай в крышку можно вмонтировать сапун, но этот элемент не является обязательным: если все соединения между трубками выполнить очень тщательно, чтобы исключить утечки, давление внутри останется на уровне атмосферного.

При работе компрессора часть масла неизменно теряется в виде масляного тумана, выбрасываемого в нагнетательную линию. Следить за его количеством проще всего при помощи трубчатого уровнемера – расположенной снаружи прозрачной трубки, которая сообщается с емкостью посредством шланга. В качестве такой трубки можно применить корпус от шариковой ручки.

Сверху его нужно прикрыть от пыли колпачком, но так, чтобы в закрытое отверстие мог свободно поступать воздух. Чтобы уровнемером удобнее было пользоваться, на нем нужно нацарапать две горизонтальные риски, соответствующие минимальному и максимальному уровням масла.

Место крепления шланга к трубке лучше уплотнить при помощи герметика.

Изготовленную конструкцию следует поместить в бокс, каркас которого можно выполнить из стального равнополочного уголка с шириной полки 25 мм. На роль обшивки может подойти любой листовой материал.

Чтобы для снятия показаний с масляного уровнемера вакуумный насос не пришлось извлекать из бокса, в боковой стенке последнего можно установить дверку с какой-нибудь простенькой защелкой.

1. К всасывающему патрубку самодельного вакуумного насоса необходимо подсоединить воздухофильтр. Подойдет автомобильный, например, марки ФТ-206. К этой же линии через тройник можно подключить манометр, который будет отображать степень разрежения.
2. К нагнетательному патрубку нужно подсоединить воздушный фильтр с функцией улавливания масла. Подойдет изделие марки ФВ-6, которое все еще выпускается сегодня. Его пропускной способности в 100 л/мин будет вполне достаточно. Фильтр снабжен пробкой, выкрутив которую можно слить задержанное им масло.
3. Если насос предполагается использовать и в качестве компрессора, на линии нагнетания после фильтра-маслоуловителя нужно установить манометр. Развиваемое давление может достигать 6 атм, так что манометр следует подбирать соответствующий.

В момент пуска двигателя насоса-компрессора в нагнетательной линии не должно быть избыточного давления. Такое требование обусловлено особенностями пусковой схемы.

При запуске возникающий в рабочей обмотке ток включает электромагнит в пусковом реле, который притягивает к себе сердечник с контактами. Контакты замыкаются, подавая ток на пусковую обмотку. В нормальном режиме двигатель должен быстро раскрутиться, в результате чего ток в рабочей обмотке упадет и электромагнит «отпустит» сердечник, разомкнув цепь пусковой обмотки. Если же двигатель при попытке раскрутиться встретит сопротивление в виде давления в линии нагнетания, пусковая обмотка слишком долго будет под нагрузкой и в конце концов сгорит.

Чтобы предотвратить подобное явление, на линии нагнетания рекомендуется установить обратный клапан, а перед ним – электропневмоклапан. Последний нужно включить в цепь мотора: при неработающем агрегате он будет открыт, а в момент включения двигателя – закроется.

Самодельный вакуумный насос

Если компрессор будет использоваться, к примеру, только для продувки, такие предосторожности не нужны. Но если к нему предполагается подключить ресивер или еще какое-нибудь устройство, накапливающее давление, то обратный клапан с электропневмоклапаном нужно установить обязательно.

Следует учесть и такой момент: при отключения электромагнита в пусковом реле сердечник падает под собственной тяжестью, поэтому устанавливать его в перевернутом виде или на боку не допускается.

Остается подключить электричество через предохранитель – и вакуумный насос готов.

Эксплуатация

Самодельный вакуумный насос удобнее всего разместить под столом, так чтобы на столе лежали только всасывающая и нагнетающая трубки от него.

При таком размещении в электроцепь агрегата целесообразно встроить педаль, нажатием которой будет осуществляться его включение. Вакуумный манометр также лучше расположить на столе.

Поскольку в случае размещения вакуумного насоса под столом из-за недостатка освещенности пользоваться масляным уровнемером не очень удобно, можно дополнительно оборудовать устройство подсветкой.

С помощью самодельного вакуумного насоса можно не только откачивать воздух из контейнеров для хранения продуктов, но и изготавливать различные изделия из двухкомпонентных силиконовых резин путем вакуумирования. Правда, следует учесть, что с чересчур густым материалом, например, Виксинтом, данный агрегат не справится.

Насос для грязной воды — очень полезный агрегат, который используется не только для откачки отработанной воды, но и для полива, прокачки скважины и других нужд. Погружной насос для грязной воды — основные характеристики и популярные модели.

Почему насосная станция часто включается и как исправить данный тип поломки, вы узнаете в этой теме.

Видео на тему

Источник

Будет ли компрессор от холодильника качать воду

Качаем воду компрессором от холодильника (эрлифт)

Приветствую всех любителей помастерить, сегодня мы рассмотрим, как можно использовать воздушный компрессор так, чтобы он качал воду. Такой насос называют «эрлифт», а суть его в том, что компрессор нагнетает воздух в водопроводную трубу и потом выходит наружу пузырями, уже с частью воды. Конечно же, компрессоры от холодильников для таких конструкций обычно не используют, так как для хорошей производительности нужен мощный компрессор.

Такой насос может стать выходом, если в вашу скважину не помешается насос, а всасывающий насос не может взять воду, так как до зеркала воды более 9 метров.

Автор продемонстрировал нам, как с небольшой глубины порядка 5 м можно качать воду из скважины компрессором от холодильника, производительность составил 17 литров за 10 минут.

Если проект вас заинтересовал, предлагаю изучить его более детально!

Материалы и инструменты, которые использовал автор:

Список материалов:
— компрессор от холодильника;
— водопроводная труба;
— шланги;
— хомут или проволока;
— кусок медной трубки (материал не важен).

Процесс изготовления самоделки:

Шаг первый. Компрессор
Устанавливаем на выходящую трубку компрессора длинный шланг, он должен будет доставать до уровня воды в скважине. На всасывающую трубку хорошо бы поставить воздушный фильтр, так вам компрессор послужит дольше.

Шаг второй. Трубка
Внутрь водопроводной трубы устанавливаем трубку, по которой будет поступать воздух. Производительность самоделки будет зависеть от того, какой внутренний диаметр водопровода, а также какой диаметр воздушной трубки. Также играет большое значение объем и давление поступающего воздуха.

Авто разместил трубку внутри, подключил все через кусок шланга, согнуты под углом, но шланг не должен передавливаться! Все это дело крепим хомутом и можно опускать в скважину.

Шаг третий. Испытания
Включаем компрессор, он начнет гнать воздух в водопроводную трубу, в которой будет стоять определенный уровень воды. Вода начнет пузыриться, и вместе с воздухом все это дело будет выходить наружу. Само собой, вода будет идти рывками, поэтому производительность самоделки невысокая, зато это может быть выходом из некоторых ситуаций.

За 10 минут автору удалось набрать 17 литров воды, что довольно неплохо для такого слабого компрессора. На этом проект можно считать успешно завершенным, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

LiveInternetLiveInternet

—Метки

—Рубрики

• Аквариум (36)
• Бизнес (28)
• быстрый переход (28)
• видео (891)
• танцы (30)
• уроки (135)
• фильмы, сериалы (633)
• вязание крючком (3487)
• детское (113)
• мужское (1)
• пальто, кардиганы, жакеты (618)
• пуловеры, свитера (138)
• топы, безрукавки, жилеты (396)
• туники, платья, сарафаны (653)
• узоры, салфетки, прихватки и др. (1305)
• шапки, шали, береты, шарфы (59)
• вязание спицами (3355)
• детское (169)
• мужское (90)
• пальто, кардиганы, жакеты (791)
• пуловеры, свитера (515)
• топы, безрукавки, жилеты (281)
• туники, платья, сарафаны (489)
• узоры, салфетки, прихватки и др. (377)
• шапки, шали, береты, шарфы (383)
• гадание, гороскоп (99)
• газета (11)
• дача (4551)
• интересно (879)
• овощи (1961)
• плодово-ягодное (865)
• цветы (1023)
• для дневника (773)
• обучение (170)
• фоны, флешки. (331)
• дом (7952)
• дети (422)
• здоровье (2057)
• игры (45)
• интерьер (2334)
• мода (10)
• пасека (3)
• позвоночник (167)
• полезно (1013)
• строительство, ремонт (1182)
• хозяйство (261)
• цветы (723)
• журналы (54)
• игра на гитаре (91)
• интересно (501)
• интересные ссылки (857)
• компьютер (265)
• обои (87)
• программы (288)
• ссылки (157)
• история (194)
• книги (1558)
• музеи (68)
• художники (21)
• музыка (1103)
• альбомы (265)
• для снятия стреса (45)
• частушки (5)
• полезно (248)
• прикольно (236)
• религия (268)
• рецепты (26142)
• второе (2675)
• второе горшочки (109)
• второе запеканки (353)
• второе колбаса (250)
• второе копчение (55)
• второе мясо (1879)
• второе овощи, грибы, крупа (902)
• второе пельмени, манты, вареники (144)
• второе пикник гриль (34)
• второе птица (1281)
• второе рыба, морепродукты (1009)
• второе субпродукты (321)
• второе шашлык (103)
• выпечка (6567)
• выпечка беляши, чебуреки (127)
• выпечка булочки (521)
• выпечка оладьи, блины (181)
• выпечка печенье, кексы (312)
• выпечка пироги заливные (224)
• выпечка пироги не сладкие (346)
• выпечка пироги сладкие (487)
• выпечка пирожки, пицца, пончики (470)
• выпечка рулеты, заварные (119)
• выпечка торты (392)
• выпечка хлеб, батон, багет (305)
• десерт (483)
• заготовки (1841)
• закуски (2591)
• интересно (866)
• каши (189)
• мастер-класс (37)
• мультиварка (68)
• напитки (533)
• паштеты, намазки (13)
• первое (390)
• салаты (2688)
• Соусы, маринады, припрвы (624)
• сыр (91)
• тажин (30)
• тесто (623)
• рисование (203)
• Рукоделие (7212)
• бисер (130)
• бумага (287)
• буфы (105)
• вышивка (273)
• Вязание (1695)
• журналы, книги (862)
• идеи (119)
• интересно (527)
• камни (17)
• канзаши (75)
• лоскуты (219)
• мастер-класс (563)
• мозаика (3)
• мыло (170)
• перуанское вязание (19)
• пластик (91)
• плетение (571)
• программы (168)
• свечи (26)
• трафареты (45)
• шитье (1491)
• Салон красоты (2443)
• внешний вид (404)
• волосы (583)
• диеты, похудение (437)
• интересно (29)
• маникюр (27)
• маски, крема, лосьоны (642)
• фитнес (387)
• сонник (1)
• стихи (472)
• телефон (2)
• школа, психология (702)
• английский (18)
• эзотерика (764)

—Музыка

—Ссылки

—Поиск по дневнику

—Подписка по e-mail

Откачка воды компрессором из-под холодильника

Откачка воды компрессором из-под холодильника

На днях занимался починкой старого водопровода в доме. Нужно было немного выгнуть вертикальную трубу, идущую из земли в дом. Что бы её нагреть до подходящей температуры, нужно было слить из неё всю воду. Поскольку при устройстве водопровода в доме слив воды с системы не был предусмотрен, то для этого нужно было перекрывать кран в одной шахте (общей), потом в другой (моей) раскручивать соединения и таким образом уже сливать воду. Нарушать соединения, которые уже не трогались пару десятков лет и надёжно обросли ржавчиной и всем, чем только можно, у меня не было желания. Нужно было придумать альтернативный вариант, не предусматривающий никаких разрушений. Вот так и родилась идея смастерить небольшую помпу. Теперь непосредственно о конструкции.
Сборка системы у меня заняла около 10-ти минут. Никакой сложности она абсолютно не представляет. Всю конструкцию можно легко понять, глядя на рисунок.

Но, что бы было совсем понятно — поясню. Самая главная часть системы — это, конечно же, компрессор из-под старого холодильника. Я давно использую его для накачки колёс автомобиля. Никакого переоборудования самого компрессора при этом не требуется (достаточно поставить штатное пускозащитное реле). На самом компрессоре имеется, как правило, три трубки: одна заправочная (она запаяна), одна нагнетательная и одна всасывающая. Вот именно последняя нам и пригодится.

Далее берём любую стеклянную бутылку (я использовал из-под шампанского), в пробке делаем два отверстия для трубок. Трубки можно использовать тоже любые, главное, что бы их диаметр позволял воткнуть в пробку обе трубки. Место входа трубок в пробку желательно загерметизировать каким-нибудь герметиком, или хотя бы обычным пластилином. Бутылку можно заменить любым сосудом, который можно герметично закрыть, но лучше использовать сосуды, не поддающиеся деформации, иначе под действием атмосферного давления при откачке воздуха сосуд будет сплющиваться. Далее с помощью шланга одну трубку соединяем с всасывающим выходом компрессора, а на другую одеваем длинный шланг, второй конец которого опускаем в резервуар с водой.

Всё, самодельная помпа готова!

Одна особенность — нижний край трубки, идущей от компрессора, лучше разместить на несколько сантиметров выше нижнего края трубки, идущей от резервуара. Это нужно для того, что бы вода, стекающая в бутылку, случайно не засосалась втягивающей трубкой в компрессор. Это, конечно, мало вероятно, поскольку мощность такого компрессора невелика, но всё же, лучше перестраховаться.

Производительность такой помпы достаточно слабая и для серьёзных целей она, конечно, не годится. Но для небольших количеств жидкости она вполне себя оправдывает, тем более, что затраты на неё мизерные. Воду качает медленно, но стабильно. Главное — не забывать вовремя опустошать резервуар, что бы вода не попала в компрессор.

В моём случае я откачал воду из трубы за пол минуты. Натекла почти полная бутылка.

Эту систему можно усовершенствовать, использовав вместо бутылки более ёмкий сосуд(в таком случае придётся дольше ждать необходимого разряжения, пока начнётся откачка воды). А ещё лучше, сделать автоматический слив воды, что бы не опустошать сосуд вручную. Но это уже совсем другая тема. Задача этой статьи была рассказать о небольшой помпе из подручных материалов за 10 минут. И она достигнута. Удачи вам!взято здесь http://market.delaysam.ru/

Водяной насос из старого компрессора от холодильника

Если у вас на даче или на придомовом участке есть скважина, то обязательно должен быть и скважинный насос, чтобы можно было перекачивать воду со дна скважины наверх.

Но ситуации бывают разные: скважинный насос может выйти из строя, а новый купить пока не получается. Как быть в этом случае?

Автор предлагает временно использовать компрессор от холодильника. Таким образом, можно обеспечить себе хоть какие-то поставки воды «с глубин», если других вариантов нет.

Конечно, производительность самодельного водяного насоса крайне мала. Однако 17 литров воды за 6 минут — это лучше, чем совсем ничего.

Впрочем, справедливости ради нужно отметить, что КПД водяного насоса напрямую будет зависеть от глубины самой скважины и мощности компрессора.

Основные этапы работ

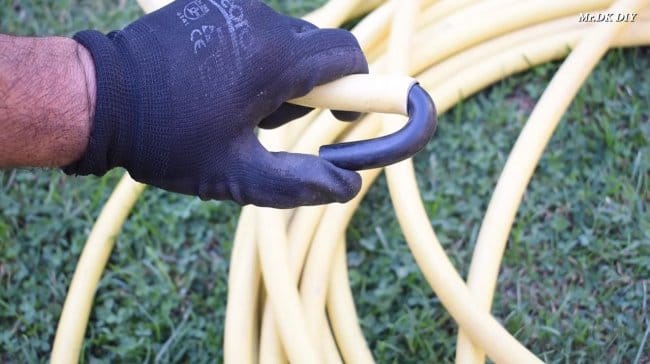

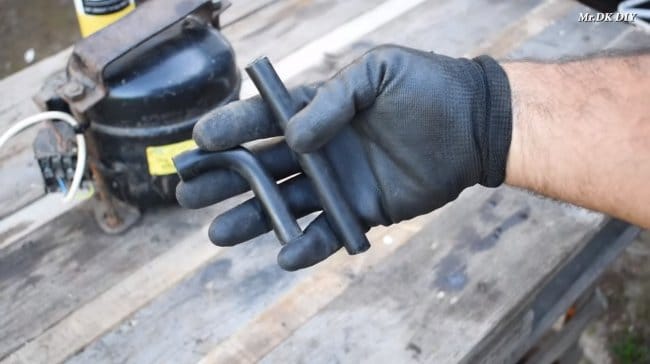

Первым делом потребуется отрезать два куска резиновой трубки. Причем один из кусков должен иметь отвод на 90 градусов.

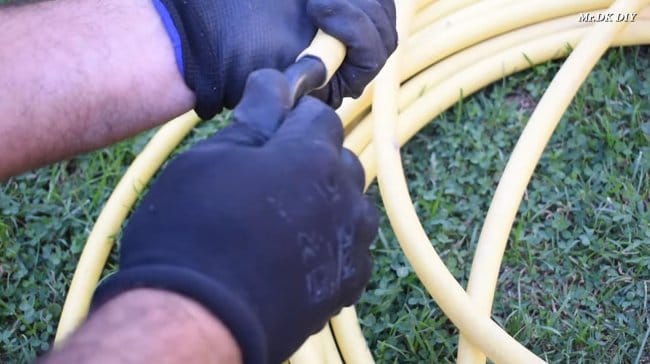

Прямой кусок трубки надеваем на патрубок компрессора (который нагнетает воздух), а изогнутый вставляем в ПВХ шланг.

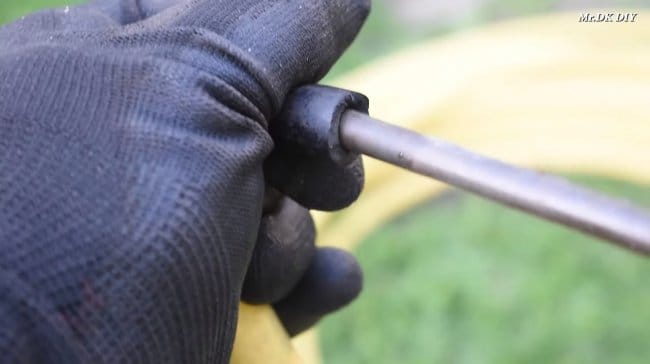

После этого в резиновый отвод автор вставляет прямую медную трубку диаметром 8 мм.

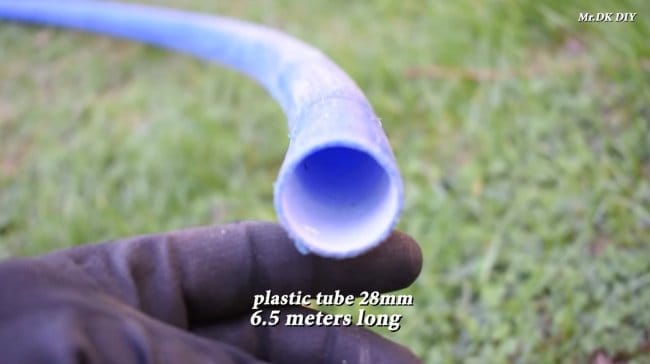

Другой ее конец нужно вставить в пластиковую трубу диаметром 28 мм, которая будет опускаться в скважину.

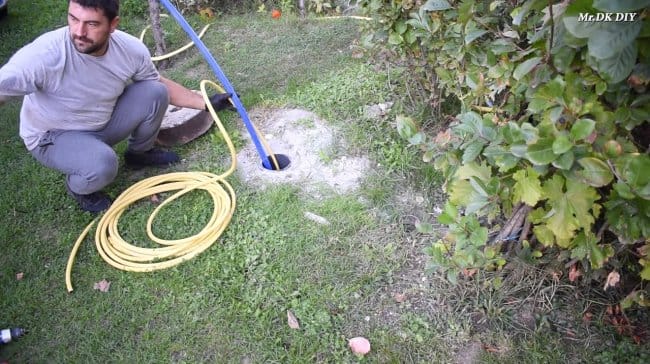

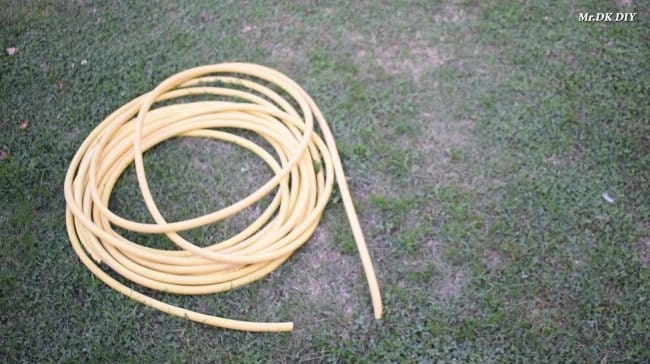

При помощи стяжек крепим к пластиковой трубе ПВХ шланг, а потом опускаем ее на дно скважины. В данном случае глубина составляет 6 метров.

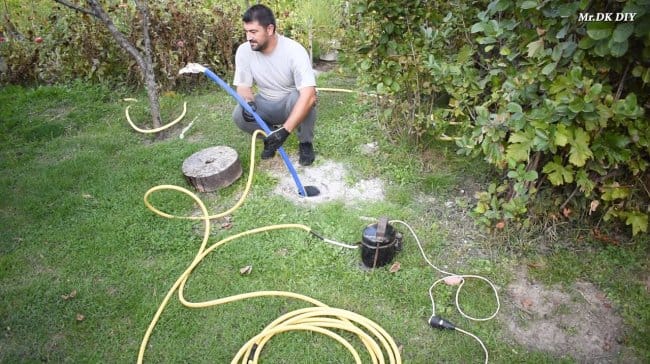

Подсоединяем свободный конец ПВХ шланга к резиновому патрубку на компрессоре. Потом включаем компрессор, и можно набирать воду в ведро или другую емкость.

Подробнее о том, как своими руками сделать водяной насос из старого компрессора от холодильника, смотрите в данном видеоролике.
