Насос ручной поршневой вода

Ручные насосы серии K предназначены для подачи, перекачивания и транспортировки воды без содержания абразивных частиц, а также для перекачки дизельного топлива, бензина, мазута, парафина, спирта, пищевых масел. Кроме этого, насосы можно использовать для наполнения трубопроводов больших насосов перед включением последних. Насосы К из бронзы позволяют перекачивать морскую воду. В жидкостях не должны присутствовать химические примеси. Недопустимо использование насоса с эфиром и углекислым сульфидом!
Это самовсасывающие насосы («на сухую» — до 1 метра), дающие на выходе давление до 2 атм. Высота всасывания при полной заливке системы — до 9 метров при установке на конец всасывающего трубопровода обратного клапана.

Температура перекачиваемой жидкости — до +80°С.
Принцип работы и устройство:
Крыльчатые насосы состоят из корпуса, крышки, «крыла», всасывающей части, четырех клапанов, вала и рычага. Четыре клапана установлены на «крыле» и на всасывающей части. На вале насоса установлена сальниковая набивка и прижимная гайка для уплотнения сальника.
Во время работы крыло вращается с помощью ручного рычага туда и обратно так, чтобы каждая сторона насоса поочередно всасывала или вытесняла свой объём и, таким образом, обеспечивалось непрерывное протекание жидкости. Базовая модель поставляется вместе с резьбовыми ответными фланцами.
Две крепёжных серьги по бокам позволяют надёжно закрепить насос вертикально на стену.

Насос К2 — импортный аналог отечественного насоса РК-2 (подача около 400 куб. см за двойной ход ручки, на входе и выходе внутренняя резьба 1″).
При сопоставимой цене, импортный насос имеет латунные клапана и крылья.

ВНИМАНИЕ. В насос залит консервант (масло). Перед использованием с водой ОБЯЗАТЕЛЬНО следует промыть насос теплой водой с раствором моющего средства (мыло, «фейри» и т.п.) для удаления консерванта. Для этого следует прокачать этот раствор через насос.

На все ручные насосы пенсионерам даётся скидка 10 процентов.

Этот насос можно использовать для предварительного заполнения электрических несамовсасывающих насосов (сначала насосом ГБС поднимается вручную вода до стоящего после него электрического, затем электронасос включается и протягивает воду насквозь через ручной).

Насос в нижней части корпуса имеет четыре лапы с отверстиями диаметром 10 мм для крепления к горизонтальной поверхности.
Резьба на входе насоса — 1 дюйм внутренняя, на выходе — два патрубка с наружней резьбой: 1 дюйм (верхний патрубок) и 1 1/4″ (нижний) для подсоединения одновременно двух трубопроводов.
Высота насоса при максимальном подъёме штока поршня — 64 см.
Расстояние от опорной плоскости до верхнего патрубка — 31 см, до нижнего — 20 см.

Комплект поставки в картонной коробке:
— насос в полуразобранном виде,
— ручка от насоса,
— штуцер для подсоединения всасывающего шланга внутренним диаметром 25 мм.

Специальный пищевой, высококачественный, армированный спиралью, всасывающий шланг ПВХ внутренним диаметром 25 мм имеется в наличии.

«Хитрый» дизайн насоса будет не только радовать хозяев, но и вызывать зависть у соседей. Благодаря системе рычагов обеспечивается очень лёгкий ход рукоятки и высокая производительность. Шток поршня ходит строго вертикально, без перекосов, что значительно продляет срок службы поршневого кольца. Поршневое кольцо насоса (манжета) изготовлено из резины.
На наш взгляд, это оптимальный насос для дачи в том случае, если выкачиваемую из скажины или колодца воду необходимо подавать на расстояние.

Для пенсионеров — скидка 10%.

Корпус насоса и ручка изготовлены из нержавеющей стали.
Крепление насоса осуществляется либо на трубу с внешней резьбой 1 дюйм, либо за три уха, расположенных в нижней части цилиндра.
к вертикальной поверхности четырьмя болтами или на трубу 1″ с внешней резьбой.
Диаметр крепёжных отверстий — 10 мм.

Внимание! Насос не создает давления на выходе и служит только для наполнения емкостей, которые устанавливаются под выходной патрубок насоса.

Для пенсионеров — скидка 10%.

Насос устанавливается на трубу скважины с внешней резьбой 1«, или может крепиться к горизонтальной поверхности за фланец в нижней части насоса.
Производительность — 1 литр за цикл качания вверх-вниз.

В комплекте с насосом поставляется один запасной поршневой диск (поршневое кольцо).
Насос полностью готов к работе.

ВНИМАНИЕ. Для забора воды с глубины более 5-6 метров необходимо на конце всасывающего шланга устанавливать обратный клапан!

Пенсионерам скидка 10%.

Насос самовсасывающий (не требует предварительного заполнения). Высота самовсасыания насоса «как есть» — до 2 метров.
Для всасывания с большей глубины необходимо установить на конце всасывающего шланга обратный клапан. Максимальная глубина всасывания — 6 метров.
Если требуется самовсасывание с большей глубины, то необходимо на входе и выходе насоса установить тарельчатые клапаны (штатные шаровые не обеспечивают плотного прилегания шаров к сёдлам и не могут обеспечить нужную для хорошего самовсасывания герметичность). Стоимость комплекта клапанов 1 1/4« и переходников — 1620 рублей (2 клапана 1 1/4« и 2 переходника 1 1/2«нар-1 1/4« нар).

Конструкционные материалы:
— корпус насоса, патрубки — чугун,
— мембрана, клапаны — маслобензостойкая резина (NBR).

Для пенсионеров — скидка 10%.

Особенности:
Насос НРД-45А может использоваться как в горизонтальном, так и в вертикальном положении. Для этого у него есть 2 возможных положения ручки.

— НРД-45: корпус насоса и ручка — армированный стекловолокном полипропилен;
— НРД-45А: корпус насоса — армированный стекловолокном полипропилен; ручка и качалка — алюминий.
— мембрана и клапаны — этилпропиленовый каучук(EPDM);
— шток — нержавеющая сталь.

Расшифровка маркировки: НРД-45
— Н — насос;
— Р — ручной;
— Д — диафрагменный;
— 45 — производительность 45л/мин (max);
— А — ручка и качалка из алюминия;

Перекачивание жидкостей при отрицательной температуре окружающей среды запрещено. Это поведет за собой выход насоса из строя без возможности его последующего ремонта.

Использование:
Ручной диафрагменный насос можно использовать в вертикальном или горизонтальном положении.
Насос можно закрепить на стене, на столе и т.п.
Рычаг насоса можно установить параллельно или под углом 90° к входному и выходному отверстиям, что существенно облегчает установку насоса
Насос выполнен из минимального количества деталей и по сути не требует технического обслуживания.

Материалы насоса:
— корпус — полиацеталь,
— мембрана — полиуретан,
— шланг — ПВХ.

Комплект поставки
— насос в сборе,
— всасывающий и нагнетательный шланги по 2 метра,
— хомуты для крепления шланга,
— пластиковый излив.

Конструкция:
Внутри чугунного корпуса размещены рабочие органы насоса: крыльчатка, совершающая возвратно-поступательные движения и две пары чугунных клапанов с резиновыми шайбами (впускные и выпускные). При движении крыльчатки происходит перемещение перекачиваемой жидкости из всасывающей полости в нагнетательную. Система клапанов препятствует перетоку жидкости в обратном направлении.

Насос приводится в действие с приложением мускульной силы человека, может использоваться в промышленности, сельском хозяйстве, быту, т.е. там, где нет электричества.

В наличии имеется также импортный аналог, насос К2. При более высоком качестве изготовления, он имет сопоставимую цену. С характеристиками насоса K2 можно ознакомиться здесь: К2. К тому же насос K2 — лишь один из целой линейки ручных крыльчатых насосов, что позволяет выбрать насос, идеально подходящий для конкретных условий по производительности и габаритам.

Цилиндр и поршень насоса НР-3М изготовлены из пластика, клапаны и поршневое кольцо — из резины, остальное — крашеный черный металл.
НР-3М крепится вертикально (всасывающий патрубок снизу, напорный — сверху) к ровной вертикальной поверхности в четырёх точках по периметру. Входной и выходной патрубки насоса не имеют резьбы, они представляют собой приваренные штуцеры под шланг.
Максимальная глубина подъёма жидкости — не более 5 метров.
Если на всасывающую магистраль в самом низу установить обратный клапан, то высота всасывания увеличится до 8-9 метров.

Поршневые насосы из чугуна АМПИКА

Насосы ручные поршневые Р 0,8/30-АМ и РПН 1,3/30-АМ выпускаются под маркой «АМПИКА» и предназначены для перекачивания дизельного топлива, бензина, нефти, нефтяных масел с температурой до +70°С.
Насос данного типа представляет собой ручной поршневой насос двустороннего действия, что дает возможность перекачивать жидкости при любом перемещении рукоятки (без холостых ходов).
Вакуумметрическая высота всасывания — не более 5,5 м.

Материал проточной части — чугун.

К комплекте с насосами идут штуцеры под шланг:
— диаметром 38 мм для насоса Р 0,8/30-АМ,
— диаметром 50 мм для насосов РПН 1,3/30-АМ.

Внимание. Присоединительные размеры насосов отличаются от насосов Р 0,8/30 и РПН 1,3/30. Насосы аналогичны указанным маркам по техническим характеристикам.

Материал проточной части — чугун.
Всасывающее отверстие сбоку, рядом с рукояткой; нагнетательное — сверху. Штуцеры под шланг 25 мм поставляются по желанию, цена — 150 руб./шт.

Р0,8/30 — это аналог не выпускающегося сейчас ручного насоса БКФ-2.

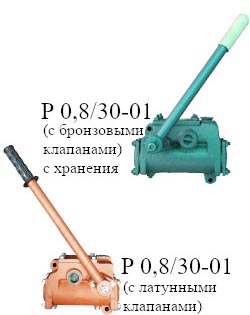

В 2018 году появились модифицированные насосы Р0,8-30-01 . Наконец-то появился производитель, который отливает насосы по современной технологии, что позволяет получать отливки отличного качества, лишенные недостатков насосов челябинского завода. Все детали отлично подогнаны и хорошо обработаны. Насос имеет клапаны из латуни, что предотвращает из закисание (залипание) во время работы и простоя насоса.

Насос данного типа представляет собой ручной поршневой насос двустороннего действия, что дает возможность перекачивать жидкости при любом перемещении рукоятки (без холостых ходов).
Материал проточной части — чугун.

С 2020 года ООО «Насосы Ампика» начало серийное производство насосов РПН 1,3/30 (АМПИКА). ТУ 28.13.14-003-89472370-2019.
Клапаны насосов изготовлены из бронзы, седла из AISI304.
Насос имеет сертификат соответствия.

Насос РПН — это аналог снятого с производства советского ручного насоса БКФ-4.
Насос рпн 1.3/30 есть в наличии на складе в Москве.

Дополнительно можно приобрести ЗИП к насосу РПН 1,3/30, состоящий из:
— поршневое кольцо — 2 шт,
— штуцер латунный 1 1/2« — 38 мм — 2 шт.

Насос ПР 1/1 горизонтальный ручной однопоршневой

Конструкция насосов ПР 1/1
Насос ПР 1/1 ручной поршневой одноцилиндровый двухстороннего действия. Насос состоит из корпуса, в котором размещены всасывающие и нагнетательные клапаны, поршень с уплотняющими кольцами, рычаг, тяга и приводной вал. Уплотнение приводного вала осуществляется сальниковой набивкой. Насос приводится в движение качанием рукоятки, движение от которой через приводной вал, рычаг и тягу передается поршню.

Условные обозначения
Насоса горизонтального ручного однопоршневого
ПР 1/1 ТУ 26-06-1646-91,
где:
ПР — поршневой ручной;
1 — рабочий объем, л;
1 — давление на выходе из насоса, кгс/см2;

ТУ 26-06-1646-91 — номер технических условий.

Насос БКФ-4 /топливо, масла, гсм, вода/

В настоящее время насосы БКФ не производятся.
Мы предлагаем насосы складского хранения, с военных складов.

Замена насоса — насос РПН, отличающийся только расположением патрубка всасывания. Либо любой крыльчатый ручной насос К. По производительности за качок и диаметру резьбы патрубков наилучшая замена — насос К5.

По конструкции насосы аналогичны снятым с производства насосам серии БКФ:
— SC-25 — аналог БКФ-2 (Р0,8/30),
— SC-40 — аналог БКФ-4 (РПН 1,3/30).

Корпус насосов изготовлен из алюминия, поршневое кольцо из пластика.
Преимуществом этих насосов, по сравнению с аналогичными Р0,8/30 и РПН 1,3/30 является значительно меньший вес насоса и то, что корпуса насосов выполнены из алюминия, который не ржавеет как корпуса чугунных насосов.

В комплекте идут ответные фланцы.

Корпус, крышки и поршень выполнены из алюминиевого сплава АЛ4 (АЛ-9) с последующей пассивацией. Палец, всасывающий и нагнетательные клапана выполнены из стали марки 1Х18Н10Т (ЭИ-654).

Технические характеристики:
— производительность — 1 л/дв. ход,
— напор — 30 метров,
— число двойных ходом в минуту — 30. 45,
— диаметр цилиндра поршня — 100 мм,
— уплотнение вала — сальниковая набивка (асбестовый шнур).

Насосная установка переносная, состоит из крыльчатого ручного насоса, счетчика масла, универсального адаптера для крепления на бочку (резьбы 2″ и М72х4), шланга 4 метра с раздаточным пистолетом и заборной трубы. На корпусе насоса имеется специальный крюк, предназначенный для крепления пистолета после перекачки.

Счетчик позволяет учитывать как разовый обнуляемый расход, так и общий расход масла, который нельзя обнулить.

Установки насосные КМ-10Р1,0 поставляются с консервации с военных складов. Состояние насоса и комплектующих идеальное.
Вся установка поставляется в прочном армейском переносном деревянном ящике.

Устройство и принцип работы:

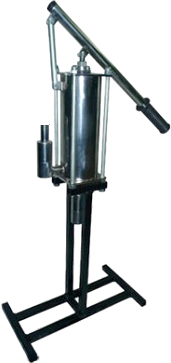

Насос НБУ-900 ручной поршневой одноцилиндровый -одностороннего действия.
Корпус насоса представляет собой сварную конструкцию, на которой размещен нагнетательный клапан.
Всасывающий обратный клапан, идущий в комплекте, может быть расположен как на корпусе насоса, так и на конце всасывающего шланга (просто выворачивается из корпуса и переставляется). Такая установка требуется при всасывании жидкости с большой глубины. Например, из скважины.

Крепление насоса к штативу или любой другой опоре производится 4 гайками М10.

Перекачиваемые жидкости не должны содержать механические примеси размером свыше 0,01 мм массовой концентрацией не более 0,025 %. В случае работы с жидкостями, содержащими механические примеси большего размера, необходимо перед обратным клапаном установить фильтр с тонкостью фильтрации 10 мкм.
Насос легко разбирается и собирается, что позволяет использовать его в пищевом производстве, где необходима регулярная промывка.

Так же, есть возможность приобрести подставку для НБУ-900 отдельно.

Для подъёма воды используется мускульная сила человека, что удобно на даче, если возникают перебои с электричеством.
Насос очень красив.
Корпус насоса изготовлен из чугуна (художественное литьё).
Крепление насоса осуществляется посредством фланца на нижней части насоса.
Этот насос предусматривает крепление к стене. Также возможно крепление на трубу с наружной резьбой 1 1/4«.
Диаметр крепёжных отверстий — 10 мм.
Общая высота насоса с поднятым штоком — 62 см.
Высота излива над плоскостью крепления — 23 см.
Резьба для подсоединения всасывающей трубы, штуцера под шланг — внутренняя 1 1/4″.

Насос этой модели не только перекачает воду, но и доставит истинное эстетическое удовольствие, являясь украшением любого участка.

Внимание! Эти насосы не создают давления на выходе и служат только для наполнения емкостей, которые устанавливаются под выходной патрубок насоса.

Для пенсионеров — скидка 10%.

Корпус насоса изготовлен из чугуна (художественное литьё).
Крепление насоса осуществляется посредством фланца на нижней части насоса или на трубу с наружной резьбой 1 1/4″.
Диаметр крепёжных отверстий на нижнем фланце — 10 мм.
Резьба для подсоединения всасывающей трубы, штуцера под шланг — дюймовая внутренняя 1 1/4″.
Внимание! Насос BSU не создаёт давления в выходном патрубке и служит только для наполнения емкостей, которые устанавливаются под выходной патрубок насоса (работает «на излив»).

Для пенсионеров — скидка 10%.

При использовании насоса без обратного клапана необходимо сначала залить в корпус насоса немного жидкости.
Высота насоса в собранном состоянии с поднятым штоком — 132 см.
Высота излива над опорной плоскостью — 90 см.
Резьба для подсоединения всасывающей трубы, либо штуцера под шланг — внутренняя 1 1/4″.
Диаметр отверстий для крепления — 10 мм.

Насос предназначен прежде всего для дачных участков, поэтому его корпус украшен фигурным литьём. Основное достоинство этого бытового насоса — красивый внешний вид.

Для пенсионеров — скидка 10%.

Внимание! Насос не создает давления на выходе и служит только для наполнения емкостей, которые устанавливаются под выходной патрубок насоса.

Для пенсионеров — скидка 10%.

Корпус насоса изготовлен из чугуна.
Крепление насоса осуществляется посредством фланца на нижней части насоса.
Диаметр крепёжных отверстий — 10 мм.
Всасывающий патрубок расположен с нижнего торца цилиндра.
Резьба для подсоединения штуцера, или трубы — 1 1/4«.
Штуцер для шланга всасывающего армированного 32 мм стоит 300 руб.

Общая высота насоса с поднятым штоком — 67 см.
Высота излива над основанием — 26 см.

Внимание! Насос не создает давления на выходе и служит только для наполнения емкостей, которые устанавливаются под выходной патрубок насоса.

Для пенсионеров — скидка 10%.

Корпус насоса изготовлен из чугуна.
Крепление насоса:
— BSAN-75 за фланец в нижней части насоса к горизонтальной поверхности или на трубу 1 1/4« с внешней резьбой,
— BSAN-75B за фланец к вертикальной поверхности или на трубу 1 1/4« с внешней резьбой.

Диаметр крепёжных отверстий — 10 мм.
Резьба для подсоединения трубы — 1 1/4«.

Внимание! Насос не создает давления на выходе и служит только для наполнения емкостей, которые устанавливаются под выходной патрубок насоса.

Для пенсионеров — скидка 10%.

Крепление насоса осуществляется посредством фланца на нижней части основания насоса. Диаметр крепёжных отверстий — 10 мм.
Высота насоса в собранном состоянии с поднятым штоком — 134 см.
Общая высота насоса с поднятым штоком — 67 см.
Высота излива над основанием — 93 см.
Резьба для подсоединения всасывающей трубы, либо вкручивания штуцера под шланг — 1 1/4«.
Насос поставляется в комплекте со штуцером под армированный шланг внутренним диаметром 40 мм.

Внимание! Насос не создает давления на выходе и служит только для наполнения емкостей, которые устанавливаются под выходной патрубок насоса.

Для пенсионеров — скидка 10%.

Отверстие в нижней части насоса позволяет вывести всасывающий шланг в сторону, что дает возможность установки насоса на плоскую поверхность (например, на крышку колодца).
Отличительной особенностью данного насоса является открытый излив, позволяющий наблюдать за течением воды.
Внимание! Насос не создает давления на выходе и служит только для наполнения емкостей, которые устанавливаются под выходной патрубок насоса.
Общая высота насоса с поднятым штоком — 40 см.
Высота излива над плоскостью крепления — 20 см.
Резьба для подсоединения всасывающей трубы, либо штуцера под шланг — внутренняя 1 1/4″.
Диаметр отверстий для крепления — 7 мм.
За доплату возможно укомплектовать переходником под шланг диаметром 25 мм или 32 мм.

Комплект поставки:
— насос — 1 шт,
— комплект соединительных труб и штанг (по 2 метра) — 8 штук.

ВНИМАНИЕ. Этот насос отличается по конструкции от всех приведенных в этом разделе.
Он не всасывает жидкость с поверхности (это невозможно с глубины более 9 метров). Сам насос погружается на глубину 16 метров и толкает воду вверх.

Конструкция насоса:
Насос состоит из цилиндра 4, соединенного колонной труб 6 и колонной штанг 5 с корпусом 1. Корпус имеет рукоятку 3, соединенную с шарниром 9 на колонне штанг и со стойкой 2 , а так же патрубок 8 для соединения с колонной труб и сливной патрубок 10.

Цилиндр 4 состоит из поршня, перемещающегося в гильзе при движении штока. Поршень имеет канал, соединяющий полость гильзы с колонной труб, перекрываемый обратным клапаном.

Шток к колонне штанг и гильза к колонне труб крепится резьбовыми соединениями. При монтаже насоса цилиндр погружается в жидкость скважины или резервуара, корпус крепится болтами 11 к трубе скважины (резервуара).

При движении рукоятки вниз поршень с закрытым обратным клапаном движется вверх, засасывая жидкость в гильзу через открытый пиковый клапан. При движении рукоятки вверх поршень движется вниз и жидкость из гильзы вытесняется в колонну труб, достигает сливного патрубка и выливается наружу.

Декоративный насос BSO (не качает! для эстетического наслаждения)

Установка такого насоса на приусадебном участке способна «оживить» любой ландшафт.

Для пенсионеров — скидка 10%.

Фильтр-игла (из-за своей характерной формы называемая также пика или копьё для скважины) состоит из соединенных между собой воедино нескольких частей:
— Наконечник в виде конуса для забивания. Изготавливается на токарном станке и приваривается к трубе.
— Труба с перфорацией или сетчатый фильтр. Общая длина трубы – 1,2 метра. В стенке трубы просверлены отверстия для доступа воды.
— Сетка галунного плетения. Изготовлена из высококачественной нержавейки. Диаметр проволочки — 0,25 мм расстояние между двумя проволочками также 0,25 мм.

На верхнем конце фильтра-иглы нарезана трубная резьба (наружная, стандартная дюймовая 1″), что делает сопряжение пики с остальным трубопроводом максимально простым.

Всё изготовлено кондово, из толстой нержавеющей стали.

Источник

Вам также может понравиться

Как экономить воду и энергию? Откройте для себя 13 эффективных способов сэкономить дома

Цены на продукты питания, энергию, топливо, а также

Дождевая вода в саду и на балконе – как ею пользоваться?

В России мы можем собирать дождевую воду наиболее эффективно

Ящерица бежит по воде мем

Ящерица Христа В тропических лесах Америки встречается

Ячневая крупа пропорции при варке с водой

Крупа ячневая: как варить вкусную кашу – хитрости
