Пластиковые утяжелители (УБП/ПКУ)
Пластиковые утяжелители (УБП) (ПКУ — полимерные контейнерные устройства)
БАЛЛАСТИРОВОЧНЫЕ ДЛЯ ТРУБОПРОВОДОВ
(полимерные контейнерные устройства (ПКУ))
Пластиковые утяжелители УБП предназначены для балластировки неметаллических (полиэтилен, полипропилен,стеклопластик) и металлических трубопроводов диаметрами 63-1420 мм при прокладке трассы в местностях с водонасыщенными грунтами, для закрепления труб на проектных отметках и для исключения всплытия трубопровода в процессе эксплуатации.
Утяжелители балластировочные рекомендуется использовать при строительстве и ремонте трубопроводов в обводненных грунтах и заболоченной местности, на переходах через болота различных типов, вогнутых и выпуклых кривых и криволинейных участках, прилегающих к ним, на углах поворота в горизонтальной плоскости, участках выхода трубопровода на поверхность.
Утяжелитель балластировочный представляет собой коробчатую конструкцию, выполненную из полимерного материала. Для исключения застоя воды в нижней части корпуса имеются дренажные отверстия, перекрытые полимерной сеткой. Корпус заполняется щебнем, кварцевым песком или грунтом, обеспечивающим балластировочную массу. Срок службы — не менее 30 лет.
| Марка | Диаметр трубопровода, мм | Объем засыпной массы*, м3 |
|---|---|---|
| УБП- 110-225 | 63 — 225 | 0,035-0,1 |
| УБП- 325 | 325 | 0,146 |
| УБП- 426-530 | 426 — 530 | 0,450 |
| УБП- 720 | 720 | 0,870 |
| УБП- 820 | 820 | 0,910 |
| УБП- 1020 | 1020 | 1,740 |
| УБП- 1220 | 1220 | 1,960 |
| УБП- 1420 | 1420 | 2,440 |
| * — засыпная масса определяется проектом в зависимости от плотности грунта | ||
Утяжелители (полимерные контейнерные устройства) данного типа впервые выполнены из коррозионностойкого стеклопластика, подтверждающий приоритет от 19.05.1999, а право интеллектуальной собственности подтверждается патентом № 2147352 (кликните по изображению патента для просмотра крупнее) .
Рыночная стоимость интеллектуальной собственности по оценке ГУ Пермский ЦНТИ составляет 9,879 млн. рублей.

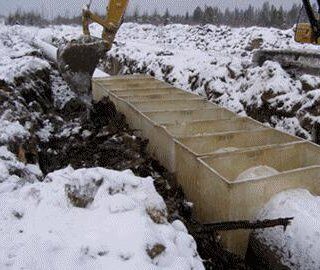

Впервые в РФ, стеклопластиковые утяжелители УБП (полимерные контейнерные устройства (ПКУ) были установлены на трассе ГРС-2 п. Бахтемир (Астраханская область) заказчик ЗАО «Закнефтегазстрой «ПРОМЕТЕЙ», г.Москва в 1998 году. Работы проводились под руководством ОАО «ВНИИГАЗ» совместно с ЗАО «Стройтрансгаз». (смотреть акт по установке утяжелителей)
Использование утяжелителей из стеклопластика для целей балластировки и закрепления разрешено ВСН 39-1.9-003-98 и согласовано Управлением западно-уральского округа Госгортехнадзора России (письмо № 491/11 от 28.12.2000).
Наше предприятие оказывает услуги по рассчету интервалов установки утяжелителей для неметаллических и металлических трубопроводов.
Количество утяжелителей устанавливаемых на трубу регламентировано проектной документацией. По аналогии с ж/б утяжелителями возможен групповой способ установки утяжелителей на трубопровод. Балластировка трубопровода осуществляется согласно технической документации с учетом СП 107-34-96.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПРЕИМУЩЕСТВА ПЛАСТИКОВЫХ УТЯЖЕЛИТЕЛЕЙ
1.Не требуется силовых поясов для установки утяжелителей на трубопровод;
2.Не требуется футеровочных матов;
3.Не требуется дополнительной защиты изделий от коррозии;
4.Не требуется дополнительной техники для засыпки грунтов, транспортировки изделий до траншеи, погрузки (выгрузки) и т.д.;
5.Упрощается надежность установки на плавающий трубопровод, т.к. этот процесс совмещается с заполнением водой бывших полостей, которые затем засыпаются гравием;
6.Значительно снижаются затраты на транспортировку.Стоимость перевозки УБП (ПКУ) в 10-20 раз меньше стоимости перевозки ж/б утяжелителей(смотреть таблицу норм загрузки утяжелителей при ж/д перевозках);
7.Химическая стойкость обеспечивается применяемыми материалами (в 2 % растворе соляной кислоты или серной кислоты и в 2 % растворе щелочей). Применяемые материалы действию бактерий и грызунов не подвержены.
8.Стоимость пластиковых утяжелителей ЗНАЧИТЕЛЬНО ниже ж/б утяжелителей типа УБО и УБО-М (см. таблицу ниже):
| Диаметр трубы, мм | Стоимость ж/б утяжелителя (комплект 2 шт), руб. с НДС | Стоимость силового пояса (комплект 2 шт), руб. с НДС | Стоимость мата футеровочного (2-х слойный), руб. с НДС | Общая цена ж/б утяжелителя с комплектующими, руб. с НДС | Стоимость ** стеклопластикового утяжелителя, руб. с НДС |
|---|---|---|---|---|---|
| 1420 | 8000 | 500 | 480 | 8980 | 5480 |
| 1220 | 7610 | 480 | 440 | 8530 | 4870 |
| 1020 | 6366 | 418 | 420 | 7204 | 3720 |
| 820 | 6366 | 340 | 380 | 7086 | 3720 |
| 720 | 6366 | 330 | 370 | 7066 | 3720 |
| 530 | 2300 | 280 | 320 | 2900 | 2740 |
| 426 | 2100 | 230 | 300 | 2630 | 2370 |
| 325 | 1790 | 190 | 280 | 2160 | 1640 |
| 219 | 1240 | 180 | 220 | 1640 | 1140 |
| ** — цены в данной таблице указаны ориентировочные, для примера сравнения. Актуальную стоимость на сегодняшний день узнавайте по Заявке через эл. почту: izol@list.ru | |||||
Пример исполнения утяжелителя на трубу Д 530 мм с основными размерами.
Источник
Утяжелители пластиковые УБП, ПКУ
Утяжелители УБП и ПКУ представляют собой пластиковые контейнеры с креплением на трубопровод. Они монтируются поверх трубы, что позволяет осуществить их арочная форма. В компании «Уникорн Групп» вы найдете пластиковые утяжелители УБП и ПКУ для труб диаметром от 63 до 1420 мм. Они обеспечивают надежную фиксацию трубопровода, снижая при этом материальные и трудозатраты. Также как и текстильные контейнеры, они применяются в условиях заболоченной или подтапливаемой местности. Особая конструкция с дренажными отверстиями исключает застой влаги внутри изделия.
Преимущества использования утяжелителей УБП и ПКУ
Утяжелители УБП и ПК изготавливаются из полимерных материалов, что наделяет их высокой практичностью в любых условиях эксплуатации. Покупка данного типа утяжелителей в качестве балласта для трубопровода обеспечивает выгоду денежных и временных средств:
- Длительный срок службы составляет 30 лет;
- Не повреждают изоляционный слой трубы, поэтому не требуют использование футеровочных матов;
- Полимеры не подвержены коррозии и разрушению, что сохраняет их целостность в условиях повышенной влажности и контакте с водой;
- Легкий вес изделий исключает использование специализированной техники для их монтажа;
- Засыпка грунта осуществляется одновременно с зарыванием траншеи;
- Низкая стоимость по сравнению с бетонными балластами.
Утяжелители УБП и ПКУ отличаются стойкостью ко внешнему воздействию. Они сохраняют свою целостность при резких перепадах или повышенных и пониженных температурах. Материал не деформируется при контакте с агрессивной средой и химическими веществами.
Дополнительным преимуществом балластировочных утяжелителей УБП и ПКУ из пластика является легкость демонтажа при повреждении трубопровода. Конструкция легко снимается, чем снижает время ремонтных работ. Наш ассортимент включает надежную продукцию, соответствующую существующим нормативным документам ГОСТ и ТУ. Компания «УНИКОРН ГРУПП» предлагает купить балластировочные утяжелители УБП и ПКУ на самых выгодных условиях в Екатеринбурге или в Москве.
Источник
Полимеркомпозитные пластиковые утяжелители и кожуха
Мы производители! Ассортимент — более 50 тысяч номенклатурных позиций для любых cтроительных задач. У нас можно купить полимеркомпозитные утяжелители и кожухи с доставкой по Санкт-Петербургу (СПб), Москве, Ростову-на-Дону, Казани, Екатеринбургу, Новосибирску, Хабаровску и другим городам России и Казахстана (Алма-Ате, Нур-Султану, Шымкенте, Актобе).
Утяжелители полимеркомпозитные балластировочные для труб
Полимеркомпозитные балластировочные пластиковые утяжелители представляет собой коробчатую конструкцию из полимерного материала, с дренажными отверстиями в нижней части корпуса, предназначенными для исключения застоя воды.
Корпус заполняется щебнем, кварцевым песком или грунтом, что обеспечивает балластировочную массу. Утяжелители применяются для балластировки неметаллических (полиэтилен, полипропилен,стеклопластик) и металлических трубопроводов при прокладке трассы в местностях с водонасыщенными грунтами, для закрепления труб на проектных отметках и для исключения всплытия трубопровода в процессе эксплуатации.
Заказать пластиковые утяжелители у нас вы можете, написав на почту Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , наши менеджеры свяжутся с вами.
Цена по запросу. Наличие по запросу.
Возможен выпуск как стандартных конструкций утяжелителей, так и по индивидуальным размерам и чертежам. Возможно изготовление изделий различных цветов.
Основные технические преимущества полимер-композитных утяжелителей:
- Не требуется силовых поясов для установки утяжелителей на трубопровод;
- Не требуется футеровочных матов;
- Не требуется дополнительной защиты изделий от коррозии;
- Не требуется дополнительной техники для засыпки грунтов, транспортировки изделий до траншеи, погрузки (выгрузки) и т.д.;
- Упрощается надежность установки на плавающий трубопровод, т.к. этот процесс совмещается с заполнением водой бывших полостей, которые затем засыпаются гравием;
- Химическая стойкость обеспечивается применяемыми материалами (в 2 % растворе соляной кислоты или серной кислоты и в 2 % растворе щелочей). Применяемые материалы действию бактерий и грызунов не подвержены.
Защитные кожуха для фланцев труб
Компания Пром ЖБИ изготавливает на заказ полимер-композитные кожухи и полуфланцевые элементы для защиты трубопроводов, газопроводов и прочих объектов. Возможно изготовление полуфланцев любых размеров и цветов.
У нас можно заказать изготовление по чертежам любых ЖБИ в соответствии с ТР ТС
Сэкономьте время на поиск — сразу звоните нам!
- Россия 8 (800) 444-79-35
- Санкт-Петербург +7 (812) 565-17-28
- Москва +7 (495) 150-44-35
- Ростов-на-Дону +7 (863) 320-11-28
- Казань +7 (843) 500-59-35
- Екатеринбург +7 (343) 363-36-28
- Новосибирск +7 (383) 388-53-28
- Хабаровск +7 (4212) 98-88-35
- Симферополь +7 (365) 277-71-28
- Казахстан +7 (712) 312-32-06
Доставка в любой город России и Казахстана
Цена от 10000 рублей за 1 м3 ( от 5 руб за кг).
