Почему термопот часто кипятит воду

Ремонт термопота своими руками

Устройство термопота

Термопот по своей сути, это электрический чайник совмещенный с термосом. В отличии от электрочайника в конструкцию термопота добавили дополнительный ТЭН, используемый для подогрева воды и контроллер управляющий его работой и поддержанием температуры в пределах 75º — 95º C. Во многих термопотах, кроме того, установлен насос для подачи воды. Бак для нагрева воды закрыт кожухом, который защищает от ожогов и служит внешней оболочкой термоса, снижая расход электричества на поддержание температуры. Если кожух изготовлен из металла, он заземляется (см. электрическую схему) для защиты от поражения током. Все основные узлы термопота размещены в основании корпуса.

Электрическая схема термопота

Принципиальная электрическая схема термопотов различных моделей и производителей несущественно отличается от приведенной ниже:

Схема термопота с одним датчиком температуры (рис. 1) Принципиальная электрическая схема термопота с двумя датчиками температуры (рис. 2) (Электрическая схема термопота Elenberg-TH630)

Детали и узлы используемые в термопоте:

Водяная помпа — электродвигатель с крыльчаткой в герметичном корпусе, при включении подает воду к носику термопота. Питание 12в постоянного тока. Крепится с помощью кронштейна винтами к корпусу через силиконовую прокладку, что защищает мотор от перегрева. Сама крыльчатка крутится за счет магнита, очень интересная конструкция, магнит на валу моторчика вращает крыльчатку с аналогичным магнитом.

Датчик температуры (термовыключатель, термореле) — нормально замкнут, при достижении необходимой температуры (95º — 125ºC) размыкает контакты. Рассчитан на коммутацию 10А 250В. Крепится к поверхности бака с помощью винтов, для лучшего теплового контакта используется термопаста, типа КПТ-7.
Проверить его можно мультиметром, включив его на прозвонку и разогрев датчик температуры до температуры выше 125ºС, при превышении порогового значения контакты размыкаются.

ТЭН термопота — нагревательный элемент состоящий из двух ТЭНов (кипячение, подогрев) крепится в основании бака.
Сопротивление ТЭНа подогрева 650-700 Ω, ТЭНа кипячения 65-90 Ω.

Принцип работы электрического термопота

ТЭН подогрева воды включен постоянно (отключаются все ТЭНы только в случае отсутствия воды в баке, т.е., когда температура бака свыше 125°), при понижении температуры в баке до 75º (например, если долить холодной воды) включается ТЭН кипячения. Когда температура достигает 95º, термопот отключает режим кипячения и переходит в режим подогрева. Потребляемая мощность в режиме подогрева ≈70-100 ватт, в режиме кипячения 700 — 2500 ватт, в зависимости от модели термопота.

В случае выкипания воды в баке, температура резко возрастает и когда достигает 125º термовыключатель (F1 рис.1, FU1 рис.2) разрывает цепь питания термопота, до понижения температуры.

Основные неисправности термопота и способы устранения

Термопот не включается

1. При включении термопота не включается режим кипячения, водная помпа работает.
   Вышел из строя ТЭН кипячения, прозвонить, заменить если вышел из строя. Неисправно реле K1 (рис.1,рис.2). Возможен обрыв цепи питания ТЭНа кипячения.
2. При включении термопота не включается режим кипячения, водная помпа не работает.
   Проверить датчики температуры (F1 рис.1, FU1 или SF2 рис.2). Возможно поврежден провод или вилка шнура питания. Возможен обрыв проводки в цепи питания.

Термопот не выключается

Термопот кипятит воду постоянно — неисправен датчик температуры (SF1 рис.2). Неисправно реле K1 (рис.1,рис.2).

Термопот часто включается в режим кипячения

Вышел из строя ТЭН подогрева воды, прозвонить, заменить если вышел из строя. Возможен обрыв цепи питания ТЭНа подогрева.

Термопот не кипятит воду

Термопот долго закипает

Вышел из строя ТЭН кипячения, прозвонить, заменить если вышел из строя. Неисправно реле K1 (рис.1,рис.2). Возможен обрыв цепи питания ТЭНа кипячения.

Не работает насос термопота

Датчик уровня воды в термопоте

Это сказка, которую рассказывают «горе ремонтники» домохозяйкам, что бы напустить туману и денег побольше запросить.
Пока не встречал ни одного термопота, в котором отслеживается уровень воды. В термопоте если воды мало, и она выкипает, резко возрастает температура бака, и датчик критической температуры отключает ТЭНы.

Источник

Почему термопот постоянно кипятит воду

Ремонтируем термопот своими руками

Термопот представляет собой смесь чайника и термоса. Для поддержания определенной температуры жидкости в аппарате предусмотрена функция подогрева. Несмотря на достаточно надежную конструкцию, аппарат со временем выходит из строя, и возникает вопрос: возможен ли ремонт термопота своими руками?

Устройство чайника-термоса

Рассмотрим ключевые элементы термопота.

1. Бак из коррозийно-стойкой стали.
2. Спирали (ТЭНы), встроенные в корпус. Один элемент предназначен для кипячения воды, а другой поддерживает необходимую температуру. Для исключения короткого замыкания каждая спираль обёрнута в специальные «бусы» из керамики.
3. Система подачи воды. Состоит из помпы, двигателя, нагнетателей и соединительных трубок для транспортировки жидкости. Питание двигателя колеблется в районе 8-12 В. У более продвинутых моделей этот показатель увеличен для 24 В.
4. Электронный блок. Здесь находится временное реле, отвечающее за принудительное включение нагревательной спирали. Тут же можно увидеть элементы, формирующие локальное напряжение как для двигателя, так и для самого реле.
5. Чип управления. Эта часть отвечает за активацию режимов термопота: «Подача жидкости» и «Повторное кипячение». Сюда же включены светодиоды – индикация событий: зелёный свет указывает на режим поддержания температуры, а красный на процесс нагрева.
6. Термовыключатель. Иногда эту деталь называют термопрерывателем, температурным датчиком или термостатом. Корректная работа чайника полностью зависит от этого элемента.

Термовыключатель выглядит как небольшой бочонок, выполненный из керамики. Внутри корпуса расположены два спаренных металлических контакта. В зависимости от типа прибора контакты или замкнуты, или разъединены.

В первом случае при достижении критичной температуры линия размыкается и спирали отключаются. Когда вода остынет до определённого градуса контакты замыкаются запуская процесс нагрева. Температура отключения и включения, как правило, фиксированная. В бюджетных моделях показатели установлены по умолчанию, тогда как в более дорогих решениях есть возможность ручного выбора.

Если термовыключатель вышел из строя или просто не сработал, то на этот случай есть предохранитель. Температурный предел срабатывания последнего находится в пределах +125-150⁰С. Элемент монтируется рядом термовыключателем и закрывается металлической пластиной. Реже предохранитель располагается на дне бака. Во многом это зависит от конкретной модели чайника.

Часто случается, что причиной выхода из строя термопота является именно предохранитель. Он размыкает цепь и не даёт корректно работать выключателю. Соответственно, чайник не выключается, так же как и индикация. Поэтому при поломке устройства в первую очередь стоит проверить предохранитель.

Следующей причиной выхода из строя чайника – это сам термовыключатель. Если под рукой есть омметр, то исключить его очень просто: он имеет нулевое сопротивление при температуре в +25-30⁰С. В противном случае выключатель нужно заменить.

Принцип работы термопота

После заполнения бака водой и включения устройства ТЭНы начинают нагревать жидкость до кипения. При достижении 100⁰С срабатывает реле и термопот в автоматическом порядке переходит в режим подогрева. На последний затрачивается порядка 70-100 Вт, в то время как на кипячение в десятки раз больше – от 1000 до 2500 Вт, что зависит от конкретной модели.

Важно! Остывание воды в устройстве происходит примерно с такой же скоростью, что и в обычном термосе, благодаря термостойкой колбе, удерживающей тепло. То есть даже в выключенном состоянии жидкость будет оставаться горячей заметно дольше, чем в классическом электрочайнике.

После того как температура воды достигнет минимальных значений, срабатывает термовыключатель, активируя ТЭНы для поддержания определённого градуса. Все устройства такого плана оснащены системой подачи. То есть, наклонять термопот нет необходимости. Достаточно установить стакан на специальную площадку и нажать на соответствующую клавишу. Подача воды будет производиться под давлением, сила которого зависит от выбранной модели.

Бюджетные термопоты имеют, как правило, до 4 режимов, которые нужны для обозначения минимальных и максимальных температурных порогов. У более дорогих устройств возможностей регулировки гораздо больше.К тому же они оснащаются каким-то дополнительным функционалом: включением по таймеру, режим «без пара», самоочистка, расширенная защита, дополнительный резервуар и т.п.

Типичные неисправности

Наиболее часто причинами поломок являются следующие детали устройства:

• сетевой провод;
• модуль управления;
• помпа;
• электрические нагреватели;
• термовыключатель.

Сетевой провод

Перед тем, как отремонтировать термопот своими руками, следует отключить его от сети. После этого, чтобы “прозвонить” провод аппарата тестером, его нужно отсоединить. Для этого открутите винты на днище устройства и снимите его. Вы увидите клеммы, к которым прикреплен сетевой шнур. Отсоедините шнур и начните “прозванивать” его тестером. Если шнур в порядке, можно приступать к дальнейшему поиску неисправности.

Микросхемы

Если вы обнаружили, что на устройстве не работает кнопка или все клавиши, то причиной неполадки может быть вышедший из строя блок управления. Самостоятельно ремонтировать его не рекомендуется, поскольку необходимо иметь определенные знания в радиоэлектронике. Лучше будет, если ремонтом чайника термоса займется сервисный центр.

Электрические нагреватели

Если после включения аппарата он не кипятит воду, при этом работают все режимы нагрева, а также автоматика, то эти симптомы указывают на то, что возможно перегорел нагреватель, или вышло из строя термореле. Чтобы выяснить это, потребуется разборка агрегата.

1. Вылейте из емкости воду и переверните устройство. На дне вы увидите винты, которые необходимо вывернуть.

2. С помощью плоского предмета (можно использовать отвертку) снимите с фиксаторов пластиковое кольцо. Под ним вы увидите крепеж, который необходимо выкрутить.

3. После извлечения винтов, снимите поддон. Чтобы продолжить разборку, рекомендуется маркером наметить все провода одного цвета и сфотографировать расположение всех остальных проводников. Делать это следует для того, чтобы затем при сборке не возникало затруднений.
4. Отсоедините хомуты, удерживающие шланги, подсоединенные к насосу. Их можно просто срезать ножницами или кусачками.

5. Отсоедините шланги от патрубков электронасоса.
6. Снимите верхнюю крышку термопота, не прилагая больших усилий, переверните его дном вверх и опустите бачок таким образом, чтобы он стал на стол.

7. Открутите печатную плату и уберите ее в сторону.

8. Под прокладкой можно обнаружить еще 2 винтика.

9. После откручивания всех винтов на металлическом поддоне, его можно извлечь вместе с дном.

10. Далее, выкрутите 8 винтов, удерживающих крышку.

11. Теперь с помощью отвертки подденьте защитную крышку и снимите ее. Вы увидите нагревательный элемент.

12. После извлечения элемента нагрева, его необходимо проверить на обрыв с помощью тестера. Если изменения показали, что имеются повреждения нагревателя, то его придется заменить на новый, поскольку из-за этой поломки не происходит закипание воды.


В разных моделях агрегатов вид греющих элементов может отличаться. Также может отличаться и их расположение. Но алгоритм разборки аппарата, в большинстве случаев, схож. Чтобы более подробно ознакомиться с тем, как менять нагреватели, можно посмотреть видео.

Помпа

Если термопот при попытке налить горячую жидкость в чашку не качает воду, то, скорее всего, не работает насос, по причине выхода его из строя. Чтобы добраться до помпы, потребуется разобрать аппарат вышеописанным способом. После снятия всех частей днища, вы увидите помпу.

Далее, проделайте следующее.

1. Чтобы было удобно снять насос, отсоедините одну из трубок, подсоединенных к помпе. Если трубки забиты накипью, рекомендуется снять их и прочистить.
2. Отделите насос от корпуса и постарайтесь не потерять прокладку из силикона.

3. После этого, открутите крепеж, соединяющий двигатель с крыльчаткой, с корпусом помпы.

4. После разъединения корпуса помпы и электродвигателя, можно заметить скопление накипи, которое мешает вращению крыльчатки.

5. Также, если снять крыльчатку (именно она отвечает за подачу воды), можно обнаружить засоренный магнит, который необходимо очистить от грязи.


Если после устранения всех загрязнений насос не включается, и нет подачи воды, то потребуется покупка новой помпы, поскольку эти признаки указывают на перегорание обмотки электродвигателя.

Термовыключатели

Иногда возникает ситуация, когда термопот не отключается и постоянно кипятит воду. Или наоборот: вы залили воду, аппарат ее греет, но выключается, когда жидкость еще не кипит. Почему это происходит? Данная неисправность может возникать, когда неисправны термовыключатели. Их можно обнаружить на дне и стенках бака. Для лучшего их контакта с поверхностью применяется специальная термопаста.

Термовыключатель, находящийся на дне бака, крепится к нему двумя винтами. Иногда производитель, особенно китайский, наносит мало термопасты, из-за чего термореле начинает работать неправильно: аппарат может при кипячении воды долго не выключаться.

Для проверки термореле на работоспособность, необходимо отсоединить его от корпуса бака, и снять провода с клемм. В нормальном состоянии (без нагрева) реле находится в положении “включен”. Если проверить его тестером, то прибор покажет сопротивление 0 ОМ.

Далее, следует подсоединить к выключателю 2 провода и опустить его в воду, доведенную до кипения. Теперь снова измерьте сопротивление. Если прибор показывает бесконечность, это значит, что выключатель отключился, и он функционирует нормально. Если датчик не работающий, то следует приобрести новый и заменить его. По поводу замены термовыключателя можно посмотреть следующее видео.

Выше были рассмотрены некоторые поломки чайника-термоса, которые вполне можно устранить без привлечения специалиста. В остальных случаях агрегат следует отнести для ремонта в специализированный сервисный центр. Но перед тем, как сдать аппарат в ремонт, поинтересуйтесь, во сколько он вам обойдется. Чаще всего, с финансовой точки зрения, ремонт не оправдан, так как стоимость его будет в пределах цены нового термопота.

ремонт термопота своими руками 3

Устройство термопота

Термопот по своей сути, это электрический чайник совмещенный с термосом. В отличии от электрочайника в конструкцию термопота добавили дополнительный ТЭН, используемый для подогрева воды и контроллер управляющий его работой и поддержанием температуры в пределах 75º — 95º C. Во многих термопотах, кроме того, установлен насос для подачи воды. Бак для нагрева воды закрыт кожухом, который защищает от ожогов и служит внешней оболочкой термоса, снижая расход электричества на поддержание температуры. Если кожух изготовлен из металла, он заземляется (см. электрическую схему) для защиты от поражения током. Все основные узлы термопота размещены в основании корпуса.

Электрическая схема термопота

Принципиальная электрическая схема термопотов различных моделей и производителей несущественно отличается от приведенной ниже:

Схема термопота с одним датчиком температуры (рис. 1)

Принципиальная электрическая схема термопота с двумя датчиками температуры (рис. 2)

Детали и узлы используемые в термопоте:

Водяная помпа — электродвигатель с крыльчаткой в герметичном корпусе, при включении подает воду к носику термопота. Питание 12в постоянного тока. Крепится с помощью кронштейна винтами к корпусу через силиконовую прокладку, что защищает мотор от перегрева. Сама крыльчатка крутится за счет магнита, очень интересная конструкция, магнит на валу моторчика вращает крыльчатку с аналогичным магнитом.

Датчик температуры (термовыключатель) — нормально замкнут, при достижении необходимой температуры (95º — 125ºC) размыкает контакты. Рассчитан на коммутацию 10А 250В. Крепится к поверхности бака с помощью винтов, для лучшего теплового контакта используется термопаста, типа КПТ-7.

ТЭН термопота — нагревательный элемент состоящий из двух ТЭНов (кипячение, подогрев) крепится в основании бака.
Сопротивление ТЭНа подогрева 650-700 Ω, ТЭНа кипячения 65-90 Ω.

Принцип работы электрического термопота

ТЭН подогрева воды включен постоянно, при понижении температуры в баке до 75º (например, если долить холодной воды) включается ТЭН кипячения. Когда температура достигает 95º, термопот отключает режим кипячения и переходит в режим подогрева. Потребляемая мощность в режиме подогрева ≈70ватт, в режиме кипячения 1000 — 2500 ватт, в зависимости от модели термопота.

В случае выкипания воды в баке, температура резко возрастает и когда достигает 125º термовыключатель (F1 рис.1, FU1 рис.2) разрывает цепь питания термопота, до понижения температуры.

Основные неисправности термопота и способы устранения

Термопот не включается

1. При включении термопота не включается режим кипячения, водная помпа работает.
   Вышел из строя ТЭН кипячения, прозвонить, заменить если вышел из строя. Неисправно реле K1 (рис.1,рис.2). Возможен обрыв цепи питания ТЭНа кипячения.
2. При включении термопота не включается режим кипячения, водная помпа не работает.
   Проверить датчики температуры (F1 рис.1, FU1 или SF2 рис.2). Возможно поврежден провод или вилка шнура питания. Возможен обрыв проводки в цепи питания.

Термопот не выключается

Термопот кипятит воду постоянно — неисправен датчик температуры (SF1 рис.2). Неисправно реле K1 (рис.1,рис.2).

Термопот часто включается в режим кипячения

Вышел из строя ТЭН подогрева воды, прозвонить, заменить если вышел из строя. Возможен обрыв цепи питания ТЭНа подогрева.

Термопот не кипятит воду

Термопот долго закипает. Вышел из строя ТЭН кипячения, прозвонить, заменить если вышел из строя. Неисправно реле K1 (рис.1,рис.2). Возможен обрыв цепи питания ТЭНа кипячения.

Вся правда о термопотах

Решил немного прибраться в мастерской, и заодно написать краткий ликбез

Термопот – это бытовой прибор, предназначенный для нагрева питьевой воды и поддержания её в горячем состоянии. Так как обычно обьём термопота больше трех литров, они выполняются настольными, и вода из них подается в чашку насосом. Наш самовар можно в какой то мере считать прародителем термопотов.

Условно всю линейку моделей термпопотов можно разделить на две категории – “без мозгов” (с электромеханическим управлением) и “с мозгами” (с микропроцессорным управлением). На фото выше с мозгами только крайний правый. Отличить их легко – если есть ЖК экран или регулировка температуры – модель с мозгами.

Микроконтроллер позволяет реализовать различные функции, в том числе плавную регулировку температуры, блокировку от детей. Расплата – усложнение и снижение надежности, например тот что на фото выше не работает по причине отказа БП. Модели без мозгов не умеют поддерживать произвольную температуру, но их схемотехника примитивна и ремонтировать их проще.

В интернете циркулирует заблуждение, что термопот – это внебрачный сын термоса и чайника. Это не так. Посмотрим на фото ниже – термос, термопот и электрочайник.

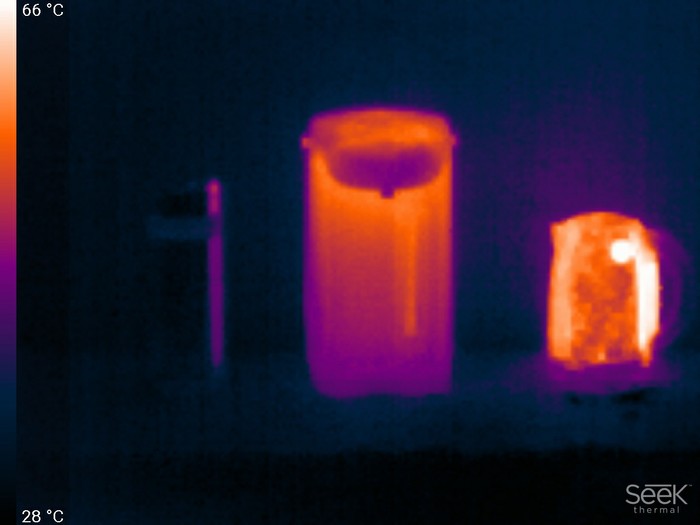

Достаточно взглянуть в тепловизор для понимания, что термопоту до термоса в плане сохранения тепла очень далеко. У термопотов нет никакой термоизоляции кроме воздушного зазора меж колбой и наружным корпусом.

Будучи отключенным от сети он остывает так же быстро, как электрочайник. На поддержание воды в горячем состоянии расходуется мощность порядка 30 Вт.

Нагревательный элемент термопота (называть его ТЭНом не корректно) обычно двойной – примерно на 30 Вт и на 700 Вт. Поэтому мощность термопота в режиме кипячения ниже, чем у среднего электрочайника.

Отсюда миф первый: “Термопот экономичнее электрочайника.”

Это совсем не так. Меньшая мощность -> больше времени на совершение той же самой работы. Термопот просто будет дольше кипятить, а счётчик накрутит столько же.

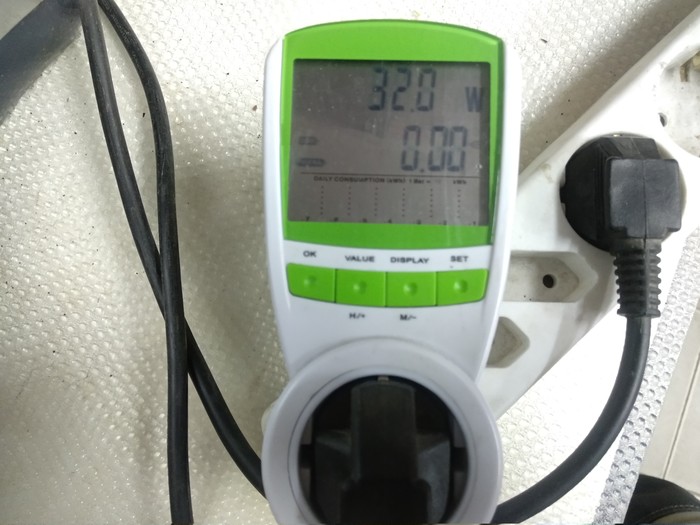

Более того, я даже экспериментально проверял в офисе нашей мастерской – термопот это электрическая прожорливая свинья. И дело в отсутствии теплоизоляции и расходе энергии на поддержание температуры. У нас в офисе термопот сжирал 1 кВт*ч в сутки примерно. Если заменить на электрочайник – расход энергии был 0,2 кВт*ч в сутки.

Миф второй. “Механическая помпа – важная часть термопота”. Если посмотреть обзоры в интернете (написанные копирайтерами) то можно сделать два вывода:

1) Электричество отключают у всех постоянно

2) При отключении электричества нужно срочно бежать пить чай.

Только вот авторы упускают из виду что механическая помпа – самая ненадежная часть термопота и ломается одной из первых. Я еще не встречал пожилых термопотов с живой механической помпой, а вот электрическую умершую встречал только раз.

Дело в том, что механическая помпа нагнетает воздух, выдавливая им воду из колбы в чашку. Для этого требуется герметичность крышки, но вот нахождение постоянно при 100 градусах негативно влияет на пластик, достаточно трещины – и помпа становится бесполезной.

Единственный сценарий когда механическая помпа может быть важна – это массовые мероприятия – когда термопот в подсобке нагрели и поставили на стол в чистом поле без электричества, и каждый может накачать себе горячей воды.

Материал колбы термопота не важен. В общем то варианта два – нержавеющая сталь, или нержавеющая сталь с покрытием из политетрафторэтилена (тефлон, как на сковородах). Тефлоновое покрытие скользкое и на такой колбе накипь закрепляется хуже, отваливаясь на дно, откуда ее можно вылить.

Не обольщайтесь, что металлический корпус прочнее пластикового. Фактически металлический корпус изготовлен из тонкой жести, поэтому удар по корпусу оставит некрасивую вмятину. Нажмите в магазине пальцем – увидите как легко корпус прогибается. Пластиковые корпуса тоже не подарок – бывает некачественный пластик который со временем становится излишне хрупким. Преимущество металлического корпуса – при определенной сноровке его можно снять и окрасить в любой цвет – металлическая часть легко отделается от пластиковой.

Чистка термопота от накипи осуществляется при помощи кислоты – лимонной, адипиновой, уксусной (пахнет). Заливаете в термопот воду, плюхаете туда кислоты (я обычно сыплю пол пачки лимонной), оставляете на пару часов, сливаете, промываете. Можно включить – нагрев ускоряет процесс растворения накипи. При сливании воды будьте внимательны – не сливайте ее через панель управления – обычно наклейка не обеспечивает герметичность и вода затекает в кнопки.

Если дома дети – задумайтесь о защите от детей. Ребенок ухнувший на себя со стола термопот с 4 литрами крутого кипятка получит ожоги несовместимые с жизнью. Защита у разных моделей устроена по разному, это как электронная блокировка электропомпы, так и механическая блокировка открытия крышки.

Наиболее частые поломки – это обрыв нагревателя. Термопот не качает, или подозрительно часто циклически кипятит воду – это симптомы обрыва нагревателя. Если термопот совсем молчит – стоит проверить термопредохранитель на колбе. Не смотря на убогость качества материалов дешевых термопотов – их довольно легко ремонтировать.

Многие из читателей наверное ждут от меня рекомендаций по выбору конкретной модели. Увы, рекомендаций не дам – слишком много моделей, и слишком трудно оценить качество только по экстерьеру, а открутить дно и посмотреть на потроха вам в магазине никто не даст.

Что делать если термопот закипел, но не отключился

Что делать если термопот закипел, но не отключился

Хороший и актуальный вопрос, но перед тем, как описать вам подробный на него ответ, нужно разобраться с тем, что же такое термопот, как он работает, и что может привести к его неисправности.

Содержание.

Что собой представляет термопот и как устроен прибор?

Каких правил безопасности нужно придерживаться при его использовании?

Правила использования термопота.

Что делать если термопот закипел, но не отключился.

В нашей статье мы подробно опишем, все детали, что касаются вопроса работы термопота. Но, это всего лишь рекомендации, которые помогут вам уберечь свой бытовой прибор от преждевременного ремонта.

Что собой представляет термопот и как устроен прибор?

Если рассматривать термопот более подробно. Данный прибор выполнен таким образом, что одновременно может выполнять функции двух бытовых приборов – чайника и термоса.

Ведь он подогревает воду и потом поддерживает ее температуру, заданную пользователем, на протяжении нескольких часов. Нагревает воду прибор до 100 градусов Цельсия, а это позволяет приготовить вкусный заварной чай. Термопоты имеют несколько температурных режимов, это очень удобно для пользователей, ведь не всегда под рукой нужен кипяток. К примеру, тем, у кого есть маленькие детки нужно постоянно иметь под рукой емкость с теплой водой для приготовления детского питания.

Теперь давайте разберемся, с чего состоит термопот и какая его конструкция.

1. В приборе есть два нагревательных элемента. Оба они встроены в дно прибора, один предназначен для кипячения воды, а второй для поддержания ее температуры на заданном уровне. Кроме ТЭНов в приборе еще имеется терморегулятор, что контролирует нагрев воды до нужной температуры. Этот терморегулятор может быть бесступенчатым или ступенчатым, все зависит от производителя термопота.

2. Оснащается термопот еще и специальной помпой, принято среди мастеров называть ее насосом. Эта деталь просто необходима, ведь вода из ёмкости прибора должна как то попадать вам в чашку. Режим подачи воды может быть автоматическим или ручным. Как правило, оба эти режима имеются во всех моделях термопотов.

3. Основная электронная плата, на которой размещается схема реле времени. Задача данной платы включать режим повторного кипячения.

4. Конечно же, в термопоте обязательно есть панель управления, как же без нее. Она необходима для размещения кнопок режимов, что имеются в той или иной модели прибора. Кроме кнопок режимов на панели управления еще размещаются LED индикаторы, по которым можно определить работоспособность термопота.

5. В термопоте должен быть датчик-термостат. Ведь всякие случаи бывают, например, включили прибор без воды, в таком случае контакты термовыключателя размыкаются и прибор обесточивается.

Термопот – это стальная колба, что помещается в специальный корпус. Что может быть изготовлен из качественного пластика или же из металла. Сверху этот корпус герметично закрывается крышкой. И именно на этой крышке расположена панель управления. Объем внутренней колбы может быть от 2,5 литров до 18 литров.

Когда вам понадобится налить воду из термопота, то стоит воспользоваться специальной помпой. Налить воду вы можете, даже если прибор отключен от электричества.

Если говорить о термопотах более дорогих, то в них есть ряд дополнительных функций:

· Несколько температурных режимов.

· Есть дисплей для отображения информации о работе прибора

· Все возможные варианты подачи воды.

· Две емкости для воды, в одной вы можете регулировать температуру, а в другой она выставляется автоматически.

· Имеется две полезные функции – снижение парообразования и самоочистка.

Каких правил безопасности нужно придерживаться при его использовании?

Всем известно золотое правило использования в доме бытовых приборов – техника будет работать дольше, если при ее использовании придерживаться правил безопасности и ее эксплуатации. Это же правило действует и при использовании термопота.

Поэтому следите внимательно за работой прибора и придерживайтесь всех рекомендаций производителя, которые можно найти в инструкции к прибору. Несколько основных мы вам опишем ниже.

1. Следите за уровнем воды в термопоте. Да, конечно во всех моделях есть функция автоматического отключения, но если у вас прибор работает не первый месяц, то данная функция может и не сработать, поэтому не надейтесь на случай.

2. Во всех моделях термопотов есть специальная функция, что блокирует кнопку подачи воды. Но, есть и такие модели, в которых еще блокируется и ручная подача воды. Следите внимательно при наборе кипятка из термопота, бывают случаи, когда вы отпустили кнопку подачи воды, а еще произошла одна подача кипятка. Поэтому внимательность не помешает.

3. При сливании остатков воды из термопота, лучше снять его крышку. Таким образом, вы избежите ее поломки, и руки ваши точно будут в безопасности.

Правила использования термопота.

1. В термопоте есть специальная шкала, соответственно которой нужно наливать воду в прибор.

2. Для кипячения в термопоте нужно использовать только чистую отфильтрованную воду. Это позволит пользоваться прибором долгое время.

3. Когда включите прибор в сеть, то уже за 20 минут сможете получить кипяченую воду. Если вода в термопоте стоит, то ее температура понижается, но если вы задали поддержание определенной температуры, то периодически будет включаться нагревательный элемент термопота и нагревать воду до необходимого уровня.

4. Ели вам нужно набрать воды, то поднесите кружку к клапану подачи воды, и воспользуйтесь одним из возможных способов. Эти способы зависят от модели вашего прибора.

Многие пользователи думают, что купив термопот, будет больше использоваться больше электричества. Нет, на самом деле это намного экономнее, чем использование электрического чайника.

Что делать если термопот закипел, но не отключился

На самом деле термопот это надежный бытовой прибор и из строя он выходит крайне редко, но все же выходит. И первое, что вас должно насторожить, это когда термопот не отключается после того, как закипела вода.

Как вам быть в такой ситуации – это первый вопрос, который у вас появляется. Самое главное не паниковать. Ниже мы опишем, как поступить в такой ситуации.

1. Первое, что вы должны сделать, это отключить его с розетки.

2. Не спешите браться за отвертку, возьмите гарантийный талон и посмотрите, возможно, еще действует гарантия, и вы можете обратиться в сервисный центр. Если гарантия уже не действует, вызовите мастера, если сами вовсе не разбираетесь в бытовых приборах.

3. В большей части случаев, термопот дает сбой в работе, от того, что со временем в нем образовывается накипь, а она плохо влияет на рабочие узлы прибора. Для борьбы с накипью требуется периодически чистить термопот с использованием специальных средств, которые можно купить в специализированном магазине. А дальше стоит следовать инструкции, там все подробно расписано. Если нет возможности купить специальное средство, то можно использовать проверенные народные средства.

4. Если выполнив очистку термопота существенно ничего не поменялось, тогда стоит выполнить проверку термовыключателей. Их есть два, один в дне прибора, второй сбоку. Для проверки нужно использовать омметр. Этим прибором проверяется термовыключатель, если он рабочий, то при отключенном питании будет показывать нулевое сопротивление. Виной, как правило, в таких случаях, является тот термовыключатель, что вмонтирован в днище прибора. Ведь именно он отвечает за отключение термопота при достижении водой 100 градусов. Устранить проблему можно только заменив сломанную деталь. Иногда найти такой термовыключатель бывает сложно, но все же возможно. Главное правильно подобрать его, обращая внимание на температуру, при которой он срабатывает и на его выводы.

5. Еще необходимо при такой неполадке проверить сопротивление нагревательных спиралей. В рабочем состоянии пружина, предназначена для кипячения, имеет сопротивление 70-80 Ом. А пружина для поддержания температуры имеет сопротивление +/- 700-800 Ом.

6. Если при проверке всего выше описанного проблема так и не исчезла, то значит проблема в микросхеме, что размещена на плате управления. В таком случае браться самому за ремонт термопота не стоит, обратитесь в специализированный сервисный центр и вам выполнят ремонт специализированные мастера.

Внимание. Перед тем, как использовать впервые термопот не пренебрегайте инструкцией к нему, выделите несколько минут и внимательно ее прочтите!

Почему термопот не отключается после закипания: причины поломки и ремонт своими руками

Прежде чем ответить на вопрос, почему термопот не отключается после закипания, рассмотрим принцип работы устройства. Соблюдение правил безопасности и правильной эксплуатации прибора – залог того, что подобный вопрос вообще не омрачит вашу жизнь.

Что такое термопот и как он устроен?

Термопот состоит из нескольких частей:

• два ТЭНа, которые встроены в металлическое днище резервуара. Основной доводит воду до кипения, другой поддерживает заданную температуру. Также в прибор устанавливается бесступенчатый или ступенчатый терморегулятор, который осуществляет контроль нагрева жидкости до нужной температуры;
• водяная помпа (насос) предназначена для подачи кипятка. Возможны электрический и ручной режимы. Чаще всего в устройство термопота включены оба;
• электронная плата основная – на ней находится схема реле времени. Она включается в режиме повторного кипячения;
• плата управления – на ней находятся кнопки режимов «Повторное кипячение» и «Подача воды». Также на ней размещены светодиодные индикаторы работы термопота;
• термовыключатель (прерыватель, термостат) – температурный датчик. Если прибор был случайно включен без воды, контакты термовыключателя размыкаются, тем самым обесточивая прибор.

Термопот представляет собой стальную колбу, объем которой колеблется от 2,5 до 18 литров. Колба заключена в пластиковый или металлический корпус и сверху закрыта герметичной крышкой, на которой находится панель управления агрегатом.

Кипяченую воду можно наливать в чашку благодаря помпе. Если прибор отключен от сети – с помощью ручной помпы, либо при нажатии краем чашки на клапан.

В более дорогих приборах есть следующие функции:

• несколько режимов поддерживаемой температуры (50-90 градусов);
• дисплей, отображающий заданную программу;
• кипячение воды к определенному времени:
• несколько способов подачи воды (ручной, электрический, нажатием чашки на клапан);
• два резервуара под воду – в первом температура регулируется пользователем, во втором – нет;
• функция сниженного парообразования;
• функция самоочистки.

Термопот Bosch THD 2023

Правила безопасности при использовании термопота

Как показывает практика, чем тщательнее соблюдать правила пользования прибором, тем меньше хлопот возникает у пользователя. Термопот — не исключение.

Практически все современные модели оснащены функцией автоматического отключения, если в резервуаре нет воды. Но если прибор уже достаточно «пожил», эта мера безопасности может не сработать, и вы рискуете лишиться прибора или заполучить пожар.

Во всех моделях присутствует функция «Блокировка кнопки налива во время работы прибора». А в некоторых моделях во время работы еще и блокируется ручной насос. Иногда случается, что после того, как вы налили воду в чашку и отпустили клапан, происходит еще один выброс кипятка. Если такое произошло с вашим прибором, следует всегда быть начеку при наливе кипятка.

Если хотите слить остатки воды через горлышко прибора, отсоедините крышку, чтобы она не отломилась. Может пострадать и крышка (разбиться), и ваши руки (обожжет кипятком). Даже если производитель не предупреждает об этом в паспорте изделия, лучше самому проявить внимание. Когда закручиваете крышку, делайте это до фиксирующего щелчка.

Правила безопасности можно посмотреть в руководстве по эксплуатации прибора

Как правильно пользоваться термопотом

1. Заливаем воду в резервуар не выше указанного на шкале максимального уровня.
2. Воду перед использованием следует профильтровать, эта процедура снизит вероятность образования накипи, и техника прослужит гораздо дольше!
3. Никогда не ставьте прибор под струю воды из крана (это чревато поломкой)!
4. Включаем аппарат в сеть. Через 20-25 минут (в зависимости от мощности прибора) вода в термопоте закипит. Через два часа прибор перейдет в режим подогрева воды: если температура воды стала 60 градусов вместо запрограммированных 90, термопот периодически будет включаться на 15-20 секунд для поддержания температуры.
5. Поднесите кружку и аккуратно нажмите на клапан.

Вы можете подумать, что вас ждут большие расходы электроэнергии, но это не так. Использование термопота на порядок выгоднее, нежели использование электрического чайника.

Поднесите емкость к носику агрегата и нажмите клапан

Что делать, если термопот не отключается, как положено, при закипании?

Ломаются термопоты крайне редко. Если за ними правильно ухаживать, они будут служить вам приличный срок. Однако можно столкнуться с такой ситуацией: аппарат постоянно кипятит воду, но отключаться и не думает. Продолжает бурлить, всем своим видом показывая, что что-то пошло не так. Что же делать в такой ситуации?

1. Первым делом надо отсоединить аппарат от электричества.
2. Смотрим гарантийный срок устройства. Если аппарат на гарантии, выливаем кипяток через горлышко прибора, берем прилагающиеся к нему документы и несем в сервисный центр. Если гарантийный срок термопота уже вышел, можно попробовать сделать ремонт прибора своими руками.
3. Чаще всего причины поломок связаны с образованием накипи в термопоте. Чтобы не спровоцировать такую ситуацию, периодически надо промывать прибор. В магазинах бытовой химии покупаем средство от накипи, далее действуем по инструкции. Из подручных средств вы можете использовать пищевую соду – 1 столовая ложка на литр воды. Кипятим воду с содой в термопоте столько раз, сколько требует конкретный случай. Воду сливаем.

Средства против накипи в электроприборах

Если предыдущий шаг не помог, надо проверить термовыключатели, установленные на дне и на боку бачка. Неподключенный к электросети рабочий термовыключатель при тестировании омметром покажет нулевое сопротивление. Как правило, в этой неисправности термопота виновен термовыключатель, установленный в днище прибора. Он служит для выключения основного нагревательного элемента, когда достигается температура закипания воды. Термовыключатель обозначен маркировкой КСД 302, температура срабатывания – выше ста градусов. В случае обнаружения неисправности термовыключателя рекомендуется его замена. Но вот отыскать подходящий бывает нелегко. Как один из способов — постараться разыскать необходимую деталь в онлайн-магазине. При покупке обращаем внимание на заявленную температуру срабатывания и характер выводов термовыключателя.

1. При поиске неполадки агрегата проверьте сопротивление нагревательных спиралей. Сопротивление основной спирали, которая служит для кипячения, равно 70–80 Ом, сопротивление спирали дежурного подогрева — примерно 700–800 Ом.
2. Причиной проблемы кипячения воды может стать поломка схемы, которая расположена на плате управления и отвечает за функции кипячения и подачи воды, но если у вас нет навыков работы с электронными платами, лучше оставить эту работу специалисту по ремонту техники.

Перед тем, как впервые включить термопот, внимательно прочтите инструкцию к нему. В ней, как правило, указаны нехитрые правила по эксплуатации прибора. Соблюдайте их, и ваш прибор будет радовать вас годами.

Источник
