ОСТ 39-225-88 Вода для заводнения нефтяных пластов. Требования к качеству

Отраслевой стандарт ОСТ 39-225-88

Вода для заводнения нефтяных пластов. Требования к качеству

(утв. приказом Министерства нефтяной промышленности от 28 марта 1988 г. N 147)

Дата введения 1 июля 1990 г.

Срок действия 1 января 1991 г.

1. Показатели и нормы качества воды

2. Контроль за качеством подготовки воды и периодичность отбора проб

Приложение 1 Допустимое содержание механических примесей и нефти в закачиваемой в продуктивный коллектор воде с целью поддержания пластового давления

Приложение 2 Технологические приемы обработки воды

Приложение 3 Перечень нормативно-технических документов на методы определения показателей качества воды для заводнения нефтяных пластов

Настоящий стандарт распространяется на воды, используемые для заводнения нефтяных пластов.

Стандарт не распространяется на подготовку воды для термических методов добычи, щелочного заводнения, приготовление различных вытесняющих растворов и композиций и сточные воды других отраслей промышленности.

Стандарт устанавливает основные требования к качеству воды для заводнения нефтяных пластов с учетом проницаемости и относительной трещиноватости коллекторов.

Стандарт обязателен для всех предприятий и организаций Министерства нефтяной промышленности, осуществляющих проектирование новых и реконструкцию существующих установок подготовки воды для заводнения нефтяных пластов.

1. Показатели и нормы качества воды

1.1. Водородный показатель (рН)

Значение рН должно находиться в пределах от 4,5 до 8,5.

1.2. Фильтрационная характеристика

При снижении коэффициента приемистости нагнетательных скважин с начала закачки воды на 20% следует проводить работы по восстановлению фильтрационной характеристики призабойной зоны и, при необходимости, улучшать качество закачиваемой воды.

1.3. Совместимость с пластовой водой и породой

При контакте в пластовых условиях закачиваемой воды с пластовой водой и породой коллектора может быть допущено снижение фильтрационной характеристики в соответствии с п. 1.2.

1.4. Размер частиц механических примесей и эмульгированной нефти.

При закачке воды в поровые коллекторы проницаемостью свыше 0,1 мкм 2 должно быть 90% частиц не крупнее 5 мкм;

При закачке воды в поровые коллекторы проницаемостью до 0,1 мкм 2 — не крупнее 1 мкм.

1.5. Содержание нефти и механических примесей

В зависимости от проницаемости и относительной трещиноватости коллектора допустимое содержание нефти и механических примесей устанавливается по таблице 1 приложения 1.

1.6. Содержание растворенного кислорода

Содержание растворенного кислорода не должно превышать 0,5 мг/л.

1.7. Набухаемость пластовых глин

Набухаемость глин коллекторов в закачиваемой воде не должна превышать значения их набухаемости в воде конкретного месторождения.

1.8. Коррозионная активность

При коррозионной активности воды свыше 0,1 мм/год необходимо предусматривать мероприятия по антикоррозионной защите трубопроводов и оборудования.

1.9. Содержание сероводорода.

В воде, нагнетаемой в продуктивные коллекторы, пластовые воды которых не содержат сероводород или содержат ионы железа, сероводород должен отсутствовать.

1.10. Наличие сульфатвосстанавливающих бактерий (СВБ)

Не допускается присутствие СВБ в воде, предназначенной для закачки в пласты, нефть, газ и вода которых не содержат сероводород.

1.11. Содержание ионов трехвалентного железа

При заводнении продуктивных пластов, содержащих сероводород, устанавливать возможность образования сернистого железа, необходимость и мероприятия для удаления ионов трехвалентного железа из воды.

2. Контроль за качеством подготовки воды и периодичность отбора проб

2.1. Технологические приемы очистки и подготовки воды выбирают в соответствии с приложением 2.

2.2. Контроль за качеством подготовленной для заводнения воды осуществлять: на выходе из водоочистной установки и на устье наиболее удаленной нагнетательной скважины.

2.3. Периодичность контроля качества воды устанавливается по согласованию технологической и геологической службами производственных объединений в зависимости от свойств закачиваемой воды и характеристики продуктивных коллекторов.

Приложение 1

Допустимое содержание механических примесей и нефти в закачиваемой в продуктивный коллектор воде с целью поддержания пластового давления

Проницаемость пористой среды коллектора, мкм 2

Коэффициент относительной трещиноватости коллектора

Источник

Нефть, Газ и Энергетика

Блог о добычи нефти и газа, разработка и переработка и подготовка нефти и газа, тексты, статьи и литература, все посвящено углеводородам

Вода для ППД

Требования, предъявляемые к воде для закачки в пласт для поддержания пластового давления.

Поддержание пластового давления (ППД) заводнением требует использования больших объемов качественной воды. Решение проблемы водоснабжения сводится к изысканию надежного и водообильного источника (с оценкой запасов и возможных расходов воды), обоснованию качества воды и разработке технологии ее подготовки. Расход закачиваемой воды определяется стадией разработки месторождения.

Источники закачиваемой воды могут быть разными. В настоящее время, на различных промыслах используют воды: открытых водоемов (рек, озер, водохранилищ, морей); грунтовые (подрусловые и артезианские); глубинные (нижних и верхних глубинных водоносных горизонтов); сточные.

Грунтовые воды характеризуются значительным многообразием химического состава, небольшим содержанием взвешенных частиц.

Воды открытых водоемов содержат большое количество механических примесей (глины или песка).

Воды глубинных водоносных горизонтов в большей степени минерализованы и часто не требуют дополнительной подготовки.

Сточные воды состоят в основном из пластовых, добываемых вместе с нефтью, пресных, подаваемых в установки подготовки нефти и ливневых вод. Они минерализованы ( 15 – 3000 г / л ), обладают хорошими нефтевытесняющими свойствами, но содержат большое количество эмульгированной нефти, механических примесей, а также диоксида углерода и сероводорода.

Источник воды выбирают на основе данных технико-экономического анализа с учетом технологии водоподготовки.

Требования к воде нагнетаемой в пласт меняются в зависимости от:

— свойств продуктивного горизонта (пласта);

— от его строения и неоднородности;

— от типа закачиваемой жидкости;

— от характера решаемых промысловых задач.

Классические требования, предъявляемые к нагнетаемой в продуктивный пласт воде :

· невысокое содержание механических примесей;

· незначительное содержание эмульгированной нефти;

· коррозионная инертность по отношению к напорным и распределительным трубопроводам, насосам, скважинному оборудованию нагнетательных скважин;

· отсутствие в воде сероводорода, диоксида углерода, водорослей, микроорганизмов инициирующих интенсивное развитие коррозии оборудования и существенное снижение приемистости нагнетательных скважин.

Допустимое содержание механических примесей и эмульгированной нефти принимают с учетом проницаемости и трещиноватости пород до 5 – 50 мг/ л , причем с увеличением трещиноватости повышается допустимое содержание. Диаметр фильтрационных каналов должен быть в 3 – 6 раз больше диаметра частиц. Пригодность воды оценивается в лаборатории (стандартный анализ состава и свойств, опыты по затуханию фильтрации через естественный керн ) и пробной закачкой в пласт.

Особое внимание при закачке в пласт «первичной» или «повторной» воды уделяют составу солей и их содержанию. Химический состав сопоставляют с составом пластовой воды с целью выяснения степени совместимости этих жидкостей в пластовых условиях.

Охрана окружающей среды при сборе и утилизации сточных вод

Для охраны окружающей среды следует не допускать попадания сточных вод в реки и водоемы, своевременно собирать нефть с поверхности прудов-отстойников, устранять неисправности в устройстве прудов-отстойников и других гидротехнических сооружений.

Источник

Водоснабжение систем ППД

Основное назначение системы водоснабжения при поддержании пластового давления — добыть нужное количество воды, пригодной для закачки в пласт, распределить ее между нагнетательными скважинами и закачать в пласт. Конкретный выбор системы водоснабжения зависит от того, на какой стадии разработки находится данное месторождение.

В настоящее время ППД стремятся осуществить с самого начала разработки месторождения. В этом случае необходимо большое количество (практически 100%) пресной воды, так как добывающие скважины на этой стадии практически дают безводную продукцию. В дальнейшем скважины все больше обводняются, появляется во все возрастающих количествах попутная вода, которая должна быть утилизирована. В связи с этим системы водоснабжения должны видоизменяться и приспосабливаться к конкретным условиям разработки месторождения. Проектируемая система водоснабжения должна предусматривать рост обводненности продукции скважин и необходимость утилизации всех так называемых промысловых сточных вод, включая ливневые, попутные, воды установок по подготовке нефти н др.

Для соблюдения мер по охране природы и окружающей среды система водоснабжения в любом случае должна предусматривать 100%-ную утилизацию сточных вод и работу всей системы ППД по замкнутому технолотическому циклу.

Это усложняет и несколько удорожает систему водоснабжения, так как возникает необходимость специальной подготовки сточных вод, очистки их от нефтепродуктов н взвеси, борьбы с возрастающей коррозией технологического оборудования и водоводов. Однако сточные воды, как правило, содержащие ПАВы, вводимые на установках по обезвоживанию и обессоливанию нефти, обладают улучшенными отмывающими и нефтевытесняющими способностями, что должно привести к увеличению нефтеотдачи пласта.

Конкретный выбор системы водоснабжения зависит от источников воды для закачки в пласт, которыми могут быть:

§ открытые водоемы (рек, озер, морей);

§ грунтовые, к которым относятся подрусловые воды;

§ водоносные горизонты данного месторождения;

§ сточные воды, состоящие из смеси добытой вместе с нефтью пластовой воды,

§ воды отстойных резервуарных парков, установок по подготовке нефти, ливневые воды промысловых объектов. Сточные воды загрязнены нефтепродуктами и требуют специальной очистки.

Используемая для ППД вода не должна вызывать образование нерастворимых соединений при контакте с пластовой водой, что может привести к закупорке пор, или, как говорят, должна обладать химической совместимостью с пластовой. Качество воды оценивают в первую очередь следующими параметрами: количеством механических примесей (КВЧ — количество взвешенных частиц), нефтепродуктов, железа и его соединений, дающих при окислении кислородом нерастворимые осадки, закупоривающие поры пласта, сероводорода (H₂S), способствующего коррозии водоводов и оборудования, микроорганизмов, а также солевым составом воды и ее плотностью.

Практика показала, что в большинстве случаев можно исключить специальную химическую подготовку воды и не предъявлять жесткие требования к КВЧ, а в ряде случаев в десятки раз увеличить допустимое КВЧ без заметного уменьшения поглотительной способности скважин. Например, для высокопроницаемых пластов Ромашкинского месторождения была доказана возможность нагнетания воды с содержанием до 30 мг/л нефти и до 40 — 50 мг/л твердых частиц размером 5 — 10 мкм.

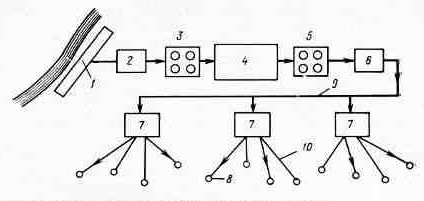

Рис. 3.4. Типовая схема водоснабжения системы ППД:

1 — водозаборные устройства; 2 — станции I подъема; 3 — буферные емкости для грязной воды; 4 — станция водоподготовки; 5 — буферные емкости для чистой воды; 6 — насосная станция II подъема; 7 — кустовые насосные станции (КНС); 8 — нагнетательные скважины; 9 — разводящий водовод; 10 — водовод высокого давления (10 — 20 Мпа)

Однако опыт показал, что нормирование качества воды для нагнетания в пласт нецелесообразно, так как пористость, проницаемость и трещиноватость пластов могут в широком диапазоне изменять требования к воде и к содержанию КВЧ в частности. Обычно при опытной закачке выявляются как пригодность имеющейся воды, так и возможная приемистость нагнетательных скважин и требуемое давление.

Система водоснабжения состоит обычно из нескольких достаточно самостоятельных звеньев или элементов, к которым относятся водозаборные устройства, напорные станции первого подъема, станция водоподготовки (при необходимости), напорная станция второго подъема, нагнетающая очищенную воду в разводящий коллектор и напорные станции третьего подъема или так называемые кустовые насосные станции (КНС), закачивающие воду непосредственно в нагнетательные скважины.

Между отдельными звеньями системы водоснабжения создаются промежуточные буферные емкости для запаса воды, обеспечивающие непрерывность работы системы при кратковременных изменениях пропускной способности отдельных элементов в результате остановок по технологическим причинам или при авариях: порывах водоводов, остановке скважин.

Такая система водоснабжения — типичная для восточных районов европейской части России и некоторых других районов — показана на рис. 3.4. При использовании сточных вод необходимое количество пресных вод (или морских) сокращается. Это приводит к уменьшению мощности водозаборных сооружений, станции первого подъема, а также буферных емкостей перед станцией водоподготовки. Давление, развиваемое насосами (как правло, центробежными) станции первого подъема, обычно невелики и зависят в известной мере от рельефа местности, удаления станции водоподготовки и расхода жидкости. Как правило, оно не превышает 1,0 МПа. Давление развиваемое насосами станции второго подъема, обычно больше и обусловлено необходимостью создания подпора на приеме насосов высокого давления самых удаленных станций третьего подъема (КНС). Давление подпора иногда достигает 3,0 МПа.

Разводящий водовод, питающий КНС, иногда выполняется в виде кольцевого водовода, замыкающего все КНС в единое кольцо, если они размещаются по периметру промысловой площади. Кольцевая схема обеспечивает непрерывность питания всех КНС при порыве водовода практически в любом месте.

Совершенно новые технические решения системы водоснабжения были найдены для условий Западной Сибири, Тюменской области и некоторых других районов. Мощная и широко распространенная пластовая водонапорная система, залегающая на глубинах от 900 до 1100 м, в этих районах позволила решить проблему водоснабжения проще и экономически дешевле, использовать для ППД подземные воды мощных водонапорных комплексов апт-сеноманских и альб-сеноманских отложений. Дебиты водяных скважин, пробуренных на эти пласты, достигают 3000 — 4000 м 3 /сут при депрессиях, измеряемых несколькими метрами водяного столба. Сущность новых технических решений заключалась в устранении ряда промежуточных элементов типовой схемы, в совмещении нагнетательных скважин с водозаборными и создании КНС непосредственно в водозаборных скважинах. В принципе эти схемы не являются оригинальными, так как на ряде месторождений межпластовый переток воды из водоносных пластов, залегающих выше или ниже нефтеносного, был осуществлен как в условиях естественного, так и в условиях принудительного перетока. Однако масштабы применения этих схем и широкое использование новых технических средств для их осуществления на месторождениях Тюменской области являются исключительно большими. Необходимо отметить, что пластовые высоконапорные воды, как правило, достаточно чисты, не нуждаются в особой подготовке и могут непосредственно закачиваться в нагнетательные скважины по герметичным системам без контакта с воздухом.

Это существенно упрощает водоснабжение по крайней мере на начальных этапах разработки, когда попутной воды нет пли ее очень мало. На последующих этапах разработки, когда возникает необходимость утилизации сточных вод, их подготовки и очистки от нефти и подавления коррозионной активности, система водоснабжения с использованием вод глубинных пластов будет осложнена новыми элементами и станет похожей на типовую схему.
