Сухая вода novec 649

Сравнение жидкостей Novec и Coolant — почему мы остановились на собственной разработке

В последние годы появились десятки составов, которые позиционируются как жидкости для иммерсионного охлаждения. В основном речь идёт о разновидностях минеральных масел, ПАОМ, кремнийорганических маслах (силоксанах ПМС, ПДМС, ПЭС) или фторкетонах. Почему для нашей установки мы решили провести серию экспериментов и выбрать оптимальный и недорогой состав?

Как появился Novec

Первоначально для охлаждения трансформаторов использовали минеральное масло. В 50-ые гг. компания 3M впервые изготовила фторсодержащий хладагент для военной авионики. Его назвали Fluorinert. В 1996 году появился новый тип жидкости под маркой Novec, в которой не было озоноразрушающих веществ.

Жидкость первого поколения относилась к перфторуглеродам. Её свойства:

без цвета и запаха;

отличные диэлектрические свойства;

совместимость со многими материалами;

высокие точки кипения.

Главным недостатком Fluorinert было то, что испарения жидкости долго оставались в атмосфере и косвенно способствовали глобальному потеплению. Поэтому их использовали в тех установках, где можно было обеспечить герметичность и минимизацию выбросов жидкости в окружающую среду. Особое внимание уделялось тому, чтобы жидкость не попадала на кожу и в глаза. В результате многолетней эксплуатации в суперкомпьютерах Cray-2 выяснилось, что она расщеплялась и выделяла очень токсичный перфторизобутан. В ЦОДах при длительной эксплуатации появлялись проблемы с блоками питания, проводами, конденсаторами и пр.

Большую популярность жидкости Novec имеют на Западе. Во-первых, бренд хорошо известен и зарекомендовал себя как безопасное средство тушения при возгораниях электроники. Во-вторых, 3M позиционировал жидкость как доработанную для майнеров. В-третьих, майнеры США и Западной Европы готовы вкладываться в майнинг с долгосрочным «прицелом». И, что немаловажно, они готовы инвестировать солидные средства в систему охлаждения. На просторах СНГ иммерсионное охлаждение больше связано с экспериментами и реализацией штучных проектов, причём жидкость якобы должна быть дешёвой и столь же безопасной как Novec. Но так не бывает.

С применением Novec появилась возможность создавать двухфазные системы иммерсионного охлаждения (2 PIC) с полуоткрытыми контейнерами.

Система двухфазного охлаждения на базе Novec

В двухфазной системе охлаждения используют ёмкость, в которой размещены платы или другое оборудование. Диэлектрической жидкостью выступает, например, Novec 7100 с температурой кипения 61 градус Цельсия. В процессе работы оборудование выделяет тепло, жидкость нагревается, закипает и начинает испаряться. При этом Novec забирает тепло от наиболее горячих элементов и переносит к конденсаторам, в которых циркулирует охлаждающая жидкость (вода). Она является промежуточным теплоносителем, при помощи которого тепло, выделяемое при конденсации хладагента, отводится в окружающую среду.

Для испарения 1 г Novec необходимо 120 Дж энергии. Видеокарта мощностью 200 Вт за 1 секунду испаряет около 2 г жидкости. За минуту произойдёт испарение 120 г. Таким образом, эффективность теплоотвода при кипении очень высока и позволяет отказаться от радиаторных пластин. Для двухфазного охлаждения обычно применяют Novec 7000, 7100 и 7200.

При испарении происходит переход Novec из жидкого состояния в газообразное. Поэтому процесс называется двухфазным. Если ёмкость оставить открытой, жидкость будет испаряться и её постоянно потребуется доливать. В закрытой ёмкости пар поднимается к крышке, где устанавливают конденсатор (несколько труб или змеевик ) с охлаждающей жидкостью (можно даже с холодной водой), то есть тот же теплообменник. Газ конденсируется, появляются капли и струями стекают обратно в ёмкость. При этом не нужны насосы и постоянный долив жидкости. Так формируется один закрытый рабочий контур.

Разумеется, жидкость в конденсаторе тоже нагревается. И мощность нагрева прямо пропорциональна выделяемой видеокартами мощности, необходимой для кипения жидкости. Поэтому постоянно требуется охлаждение жидкости. Для этого формируют второй закрытый контур. Вода, которая бежит по трубам, попадает в воздушный теплообменник с вентилятором, вынесенными на улицу. Он отводит тепло и вода вновь пригодна для охлаждения.

Для двухфазной системы намеренно используют жидкость-диэлектрик с низкой точкой кипения. Это сделано для того, чтобы точка кипения жидкости не превышала рабочий температурный режим элементов, а теплообмен происходил интенсивнее. При этом на видеокарты, например, часто устанавливают медные пластины. С них снимают теплопроводящие прокладки и удаляют термопасту. Затем устанавливают медную пластину по толщине зазора. Её подбирают по примерной толщине удаленной термопасты или прокладки. Теплопроводность меди, напомним, одна из самых высоких среди других элементов. То есть доработка оборудования перед погружением происходит и при охлаждении в двухфазке.

Преимущества двухфазной системы охлаждения на базе Novec:

безопасная для электроники и негорючая жидкость (используется для тушения пожаров);

экономия на системах охлаждения погружённого оборудования;

Источник

Novec 649/1230 — Novec 649/1230

• 756-13-8Y

• 2062563Y

С ₆ Ж ₁₂ О Молярная масса 316,046 г · моль -1 Появление Прозрачный, бесцветный Запах Почти без запаха Плотность 1,610 кг / м 3 Температура плавления -108 ° С (-162 ° F, 165 К) Точка кипения 49 ° С (120 ° F, 322 К) Давление газа 40,4 кПа при 25 ° C Теплопроводность 0,059 Вт / мК Вязкость 0,64 сП Y проверить ( что есть ?) Y N Ссылки на инфобоксы

Novec ™ 649/1230 (FK-5-1-12) — товарные знаки для линейки охлаждающих жидкостей для электроники и противопожарных жидкостей, продаваемых на коммерческой основе 3M . Она также известна как «безводная вода» или «сухая вода». FK-5-1-12 представляет собой фторированный кетон с систематическим названием 1,1,1,2,2,4,5,5,5-нонафтор-4- (трифторметил) -3-пентанон и структурной формулой CF ₃ CF ₂ C (= O) CF (CF ₃ ) ₂ , полностью фторированный аналог этилизопропилкетона .

СОДЕРЖАНИЕ

Приложения

3M производит FK-5-1-12 под разными торговыми марками Novec 1230 и Novec 649 . Эти два продукта имеют разную степень чистоты (> 99% и> 99,9% соответственно) и предназначены для различных промышленных применений.

Novec ™ 1230

Novec 1230 используется в качестве газообразного средства пожаротушения в сценариях, где водное пожаротушение (например, с помощью спринклерной системы пожаротушения ) нецелесообразно или может повредить дорогое оборудование или имущество, например музеи , серверные комнаты , банки , чистые помещения. и больницы . Он работает, быстро отводя тепло для тушения пожара до его начала. Его можно использовать как в системах полного / частичного / локального затопления, так и в системах направленного распыления; он также используется в переносных огнетушителях специального назначения. Срок действия патента на Novec 1230 в качестве огнетушащего вещества истек 19 июля 2020 г.

В последнее время он нашел активное применение в микрокапсулированной форме при производстве композитных материалов для пожаротушения. Samsung SDI использует их для тушения пожаров на ранних стадиях создания модульных систем хранения большой емкости (ESS) на основе литий-ионных батарей для солнечных панелей и электромобилей . Так, в августе 2019 года Samsung SDI официально объявляет об инвестициях в размере 169 миллионов долларов в систему пожаротушения в виде композитных материалов пожаротушения на основе микрокапсулированного Novec 1230. Позже сообщается об успешном прохождении теста UL9540A.

Novec ™ 649

Novec 649 — это низкотемпературный теплоноситель. Он использовался в качестве жидкости для полного погружения в испытательную концепцию системы охлаждения центра обработки данных Intel и SGI . Поскольку он легко испаряется из-за температуры кипения 49 ° C (120,2 ° F), он используется в двухфазной системе иммерсионного охлаждения с конденсирующим контуром, в котором течет холодная вода. Эффекты испарительного охлаждения использовались для отвода дополнительного тепла. Также предполагается, что Novec 649 будет использоваться для охлаждения датчиков кремниевых фотоумножителей (SiPM) до -40 ° C (-40 ° F) в однофазной конфигурации в рамках модернизации Большого адронного коллайдера для повышения светимости .

Традиционные соединения на основе перфторуглеродов (ПФУ) для охлаждения, такие как Fluorinert ™, имеют чрезвычайно высокий потенциал глобального потепления (ПГП), превышающий 9000. Novec 649 было выбран вместо того, чтобы, как хорошая замена из — за наличием аналогичных теплофизических свойств Fluorinert FC-72 ( перфторгексан , C6F14), имея очень низкий потенциал глобального потепления (ПГП) 1.

Экологическая безопасность

Novec ™ 649/1230 не разрушает озон ( ODP 0) и имеет потенциал глобального потепления , равный 1 (более 100 лет), что эквивалентно потенциалу двуокиси углерода . Согласованная на глобальном уровне система классификации и маркировки химических веществ (GHS) классифицирует это химическое вещество как H412 — вредно для водных организмов с долгосрочными последствиями. Фотолиз на солнечном свете, гидролиз и гидратация могут быть значительным поглотителем Novec ™ 649/1230 в окружающей среде. Его продолжительность жизни в атмосфере очень короткая — около пяти дней.

Источник

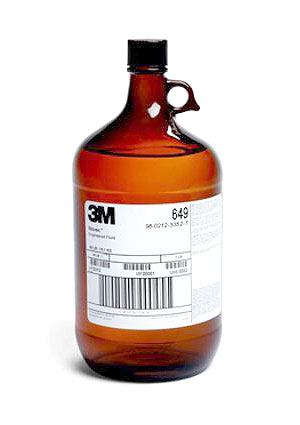

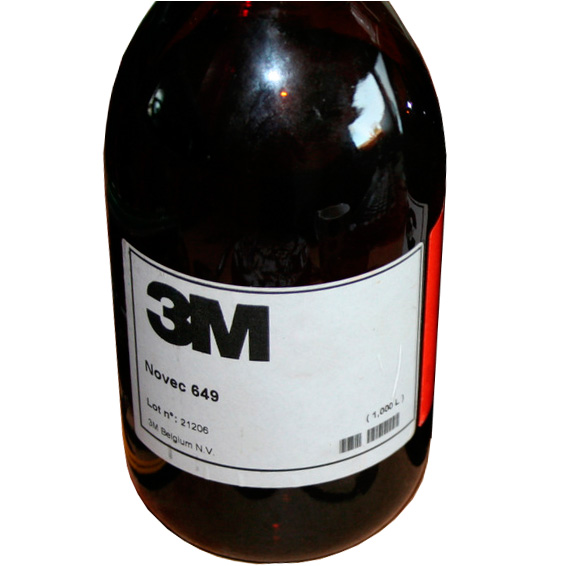

Novec 649, техническая жидкость бутылка 5 кг

Информация для заказа
Номенклатурный номер 2011248355

Наименование	Цены, руб. с НДС	Условие поставки	Наличие	Купить
Novec 649, техническая жидкость бутылка 5 кг 3M 2011248355	от 20 — 51790.08 от 14 — 53526.72 от 8 — 55263.36 от 2 — 57000.00 от 1 — 62700.00	под заказ цена ориентировочная	нет

Цены указаны с учетом НДС со склада в Москве

Поиск документации на Novec 649

Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno.ru

Близкие по параметрам к Novec 649

116000.00 руб./шт.
под заказ

191000.00 руб./шт.
под заказ

50400.00 руб./шт.
под заказ

87500.00 руб./шт.
под заказ

154000.00 руб./шт.
под заказ

77100.00 руб./шт.
под заказ

97200.00 руб./шт.
под заказ

Посмотреть еще

• Другие товары этого производителя: охлаждающие жидкости 3M
• Вся продукция производителя 3M
• Посмотреть все Теплопроводящие материалы
• Справочник корпусов компонентов
• Посмотреть и скачать электронный каталог
• Посмотреть новинки продукции
