Сколько воды в пожарной машине? Выясняем тоннаж различных АЦ

Автомобильные цистерны (АЦ) на базе отечественных машин оснащаются мощными насосами для обеспечения подачи воды к месту возгорания за расчетное время. Сколько тонн воды в пожарной машине зависит от типа АЦ, которая выбирается исходя из требований конкретного заказчика автомобиля. К российским условиям эксплуатации адаптированы АЦ на базе отечественных машин марок ЗИЛ, КАМАЗ, ГАЗ, УРАЛ, демонстрирующих хорошие характеристики в реальных ситуациях ликвидации пожаров.

Вместимость пожарных машин на базе ЗИЛ

Марка ЗИЛ по праву считается одной из базовых моделей пожарных машин, что подтверждается достаточной мощностью автомобилей, неприхотливостью в обслуживании, маневренностью и возможностью изменять комплектацию размещенного оборудования. Относительная компактность АЦ позволяет производить доставку воды к месту возгорания в городе и при плотной промышленной застройке. Сколько воды в пожарной машине конкретной модификации можно узнать из цифрового обозначения АЦ (3-40; 3,2-40; 4-40 и др.).

Модификация АЦ	Объем емкости для воды, л.	Объем емкости для пенообразователя, л.
3,0 — 40	3000	170
3,2 — 40	3200	180
4,0 — 40	4000	300

Вместимость пожарных машин на базе УРАЛ

Если сравнивать, сколько литров в пожарной машине на базе УРАЛ, то выясняется, что данная марка способная взять «на борт» большее количество жидкости за счет увеличенной мощности и проходимости.

Модификация АЦ	Объем емкости для воды, л.	Объем емкости для пенообразователя, л.
АЦ 6,0 — 40 (5557)	6000	360
АЦ 8,0 — 40 (5557)	8000	480
АЦ 4,0-40 (43206)	4000	240

Вместимость пожарных машин на базе ГАЗ

АЦ на базе ГАЗ предназначены для доставки веществ для тушения пожара, а также личного состава расчета и специальных средств для ликвидации очагов возгорания.

АЦ 3,0 — 40 (33086)

АЦ 1,6 — 40 (33081)

Модификация АЦ	Объем емкости для воды, л.	Объем емкости для пенообразователя, л.
1600	100

Вместимость пожарных машин на базе КАМАЗ

Еще один представитель отечественной техники — автомобиль КАМАЗ способен помимо экипажа и специализированного оборудования доставлять к месту пожара большой объем воды, необходимый для локализации и подавления очага пожара. Сколько литров воды в пожарной машине на базе КАМАЗ можно узнать из приведенной таблицы.

Источник

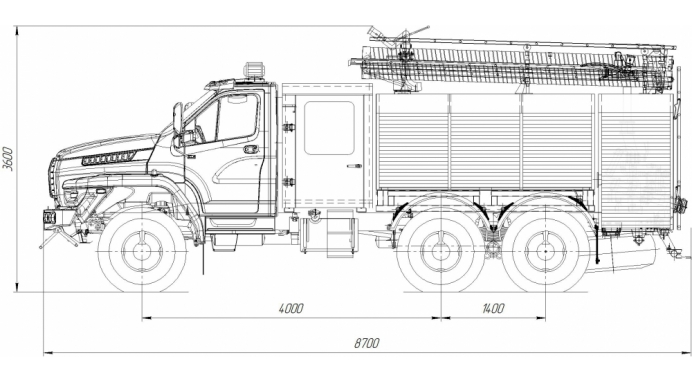

Автоцистерна пожарная АЦ 6,0 на базе УРАЛ-5557

Автоцистерна пожарная объемом 6 куб. м. на шасси УРАЛ-5557 предназначена для доставки к месту пожара боевого расчета, пожарно-технического вооружения, запаса воды и пенообразователя.

Модель	АЦ 6,0-40	АЦ 6,0-40/4	АЦ 6,0-60	АЦ 6,0-70
Шасси	УРАЛ 5557
Колесная формула	6х6
Двигатель, дизель, номинальная мощность, кВт *- уточняется при заказе шасси	200,7*
Боевой расчет включая водителя	7
Вместимость цистерны для воды, л	6000
Вместимость бака для пенообразователя, л	420
Насос пожарный центробежный	НЦПН-40/100	НЦПК-40/100- 4/400	Wilo NPG 100/315-06/EC	НЦПН-70/100
Производительность в номинальном режиме, л/с	40	1 ступень – 40 2 ступень — 4	60	70
Напор насоса в номинальном режиме, м	100	1 ступень — 100 2 ступень — 400	100	100
Расположение насоса	Задний обогреваемый отсек / Кабина боевого расчета
Ствол лафетный стационарный	ЛС-С40У		ЛС-С60У, Ураган
Макс. скорость, км/ч	80
Габаритные размеры, м	8,6х2,5х3,2…3,4

Применяемость

Применяется как самостоятельная боевая единица или как насосная установка при работе в «перекачку» с одной или несколькими автоцистернами при тушении пожаров водой, воздушно- механической пеной в населенных пунктах и на промышленных объектах. Может эксплуатироваться в районах умеренного климата с годовым перепадом температур в пределах от -45°С до + 40°С по дорогам всех видов и бездорожью.

Конструктивные особенности

• Кузов выполнен с центральным расположением цистерны, левого и правого отсеков для ПТВ вдоль бортов, отсека для ПТВ совмещенного с насосным отсеком.
• Цистерна для воды и пенобак изготовлены из полиэтилена низкого давления.
• Привод насоса осуществляется от серийной коробки отбора мощности.
• Кабина боевого расчета салонного типа на 4 места за штатной кабиной с оборудованием переговорным устройством. Дополнительный обогрев – автономный дизельный отопитель.
• Обогрев насосного отсека – автономный дизельный отопитель.

По требованию заказчика завод может выполнить следующее:

• Изготовить цистерну для воды из нержавеющей стали.
• Утепление цистерны и пенобака пенополиуретаном.
• Подогрев: топливозаборников, топливопроводов, фильтра тонкой очистки и фильтра грубой очистки.
• Утепление аккумуляторного отсека.

Двери отсеков шторные с барабанной системой намотки. Дверь насосного отсека выполнена с телескопическими опорами для подъема. В задней части кузова откидные лестницы для подъёма на крышу кузова. Лафетный ствол может располагаться на кабине боевого расчета или крыше кузова. Пожарно-техническое вооружение размещено на крыше кузова и в отсеках с учетом удобного доступа и быстрого съема. Надежно закреплено специальными механизмами, зажимами и другими элементами крепления.

Источник

Пожарные АЦ «Урал»

АЦ-3,0-40 (Урал-43206)-14БВР

АЦ-4,0-40 (Урал-5557)-9ВР

АЦ-4,0-40 (Урал-43206)-14ВР

АЦ-5,0-70(УРАЛ-5557) — 114ВР

АЦ-5,0-40 (Урал-5557)-11ВР

АЦ-6,0-40 (Урал-5557)-10ВР

АЦ-6,0-40 (Урал-5557)-12ВР (одна кабина)

АЦ-6,0-40 (Урал-5557)-9АВР

АЦ-8,0-40 (Урал-4320)-25ВР

Высокая проходимость – это основная особенность автомобилей на шасси «УРАЛ». Это возможно благодаря односкатным колесам, отличающимся высоким уровнем дорожного просвета (40 см), балансирной подвеске задних мостов, применению системы регулировки давления воздуха в шинах, современным грунтозацепам, рамам, которые производятся из специальных марок стали, а также многоступенчатым трансмиссиям, которые имеют блокировки межколесных и межосевых дифференциалов.

Любые грузовые машины, в том числе и пожарные автоцистерны «УРАЛ», способны преодолевать рвы, имеющие ширину до 1,2 м, снежную целину глубиной 1 м, подъем, с крутизной до 31 градуса и уклон до 22 градусов, а также вертикальные стены высотой до 55 см. Благодаря наличию системы герметизации всех элементов авто, имеется возможность форсирования водоемов глубиной до 1,75 м.

Шасси «УРАЛ» 4320 — это длиннобазовое шасси с тремя осями. Его колесная формула – 6х6.

Такое шасси – хороший вариант для установки крупногабаритного оборудования для пожаротушения, цистерн, а также специальных агрегатов. «Урал» пожарный на данном шасси имеет возможность эксплуатации по всем типам дорожного покрытия и местности.

У данного шасси имеются реальные «плюсы» если сравнивать его с другими авто. Оно способно преодолевать подъемы по 58 градусов, рвы, песчаные участки, болота, канавы. Пожарная машина «Урал» на таком шасси способна проезжать водные преграды, а также снежные заносы.

Ввиду большой монтажной базы (до 6 м), на данном шасси обычно устанавливается цистерна, рассчитанная на 8 тонн воды, а также пожарная надстройка. При этом общая монтажная протяженность оснащения на шасси «УРАЛ» — от 3 до 6 метров. Все зависит от вида кабины и расположения крепежа запасного колеса.

Кроме обычных кабин, данное шасси для пожарного автомобиля может оснащаться и увеличенными, отличающимися наличием спального места, а также спаренными двойными кабинами для транспортировки боевого расчета, сопровождающих лиц или же технических специалистов.

Шасси «Урал» 43206 с короткой базой – это машина с двумя осями, имеющая колесную формулу 4х4. Она может быть в модификации с грузоподъемностью до 5,5 т и допустимой полезной нагрузкой 4,2 т.

На данном шасси монтируется емкость для воды или смеси для тушения пожаров до 4 тыс. литров, а также дополнительное пожарно-техническое оснащение. Данное шасси пожарной машины Урал предназначено для езды по всем типам местности дорожных покрытий.

Пожарная АЦ на базе «УРАЛ»-43206 является легким внедорожным. При этом оно имеет полную унификацию с трехосными модификациями машин по всем узлам. По примеру всех внедорожных модификаций авто, данное короткобазное шасси способно преодолевать любые внедорожные условия. Именно потому, изготовители специальной техники для пожаротушения обратили на него свое внимание.

«УРАЛ» 5557 – это полноприводное шасси, отличающееся колесной формулой 6х6. От вышеупомянутого шасси «УРАЛ»-4320 оно отличается широкими шинами с низким профилем, с регулируемой подкачкой. Это позволяет повысить внедорожные качества машины. Особенно это касается песчаных, болотистых и мягких грунтов, а также снежной целины в северных районах страны.

На эту пожарную машину «УРАЛ» может быть смонтировано разнообразное пожарное оснащение с спецустановки. Данное шасси предназначено для езды по всем типам местности и дорожного покрытия.

Монтажная длина базы составляет больше 4 метров. Потому на пожарную АЦ на данном шасси отлично устанавливается пожарное оборудование и надстройка. Причем надстройки могут быть различных монтажных размеров – от 3 до 4,5 метров. Все зависит от вида кабины и места крепежа запасного колеса. Возможен монтаж дополнительной кабины.

Такая пожарная автоцистрена «УРАЛ» обычно имет 5-6 тонную емкость для воды, бак для пены на 0,5 тонны, пожарный насос НПЦ 40 или 60 и прекрасно себя чувствует на пресеченной местности. Автоцистерна пожарная (АЦ) «Урал» обладает повышенной проходимостью и подходит для эффективной работы на сельской и пресеченной местности.

Источник

Пожарные машины УРАЛ

Пожарные машины «УРАЛ» зарекомендовали себя как надежные техсредства для проведения спасательных операций вне зависимости от географических и климатических особенностей местности. Одно из главных достоинств этой марки – высокая проходимость по бездорожью. Автомобили преодолевают снежную целину, вертикальное препятствие высотой до 55 см, 20° косогоры, водяные препятствия глубиной до 1.75 метра и рвы шириной до 1.20 метра.

Сегодня на базе «УРАЛ» производят несколько видов пожарных машин:

• автоцистерны;
• насосные станции;
• насосно-рукавные и рукавные пожарные автомобили;
• автоподъемники.

Новые пожарные машины разрабатываются на шасси «УРАЛ» 4320, 43206 и 5557.

УРАЛ-4320

На длиннобазовом трехосном шасси 4320 разрабатывают автоцистерны тяжелого класса с объемом резервуара для воды на 5-8 м 3. Это шасси подходит для монтажа крупногабаритного оборудования и не ограничено по эксплуатации типом местности. Монтажная база 4320 – от 3 до 6 метров. Плюсом шасси считается возможность установки двойных кабин со спальным местом. Это позволяет доставлять в зону происшествия не только команду из шести человек, но и технических специалистов, и сопровождающих лиц.

Пожарные автоцистерны на шасси УРАЛ-4320 6×6 используются как отдельные боевые единицы, так и как техсредства для перекачки воды из стороннего источника или подачи ВМП от другой машины в условиях затрудненного доступа к запасу ОТВ в населенных пунктах. Они отлично справляются с поставленными задачами независимо от внешних условий работы: бесперебойно выполняет функции при температуре -45…+40°С.

Конструктивно эта модель представляет сочетание модульного кузова с двухрядной кабиной. В кузовной части выделяется передний отсек для ПТВ, цистерна и отсек для ПТВ с отделением для насоса. Для обогрева систем используется независимый отопитель на дизеле. Привод насоса работает от КОМ.

Двери отсеков откидные, закреплены на телескопических опорах. Лафетный ствол монтируется на кабине боевого расчета или на крыше кузова. Использование длиннобазового шасси позволило увеличить количество отсеков для ПТВ.

Технические характеристики машин АЦ-5.0 на базе УРАЛ-4320.

Модель	5.0-40	5.0-40/4	5.0-60	5.0-70
Тип и мощность двигателя, кВт	Дизель 200
Количество мест боевого расчета	6
Вместимость цистерны, л	5000
Емкость пенобака, л	300
Насос	НЦПН-40/100	НЦПК-40/100-4/400	Wila NPG 100/315-06/EC	НЦПН-70/100
Производительность насоса, л/с	40	1 – 40 2 — 4	60	70
Напор в номинальном режиме, л/с	100	1 – 100 2 – 400	100	100
Стационарный лафетный ствол	ЛС-С40У		ЛС-С60У
Габариты, д*ш*в, м	9.2…9.5*2.5*3.2…3.4

Пожарные машины на базе УРАЛ-4320 с увеличенными резервуарами для воды отличаются от минимальной версии лишь габаритами:

• АЦ-6.0 – 6000/360 литров воды и пенообразователя соответственно. Размеры автомобиля остаются прежними;
• АЦ-7.0 – 7000/420 литров вода/пена. Общие габариты (д*ш*в) – 9.5…9.7*2.5*3.2…3.4 метра;
• АЦ-8.0 – 8000/480 литров. Размер (д*ш*в) – 9.5…9.7*2.5*3.2…3.4 метра.

УРАЛ-43206

Машины на базе УРАЛ-43206 относятся к среднетяжелой технике. Сюда входят автоцистерны с баком для воды 3-4 тонны. Шасси отличается короткой базой на двух осях, за счет чего габариты и вес у таких пожарных машин меньше, чем у УРАЛ-4320, и это позволяет использовать их на пожарах в городской черте. Проходимость транспортного средства обеспечивается системой полного привода с колесной формулой 4×4. Эту модель принято считать легким внедорожником.

Из конструктивных особенностей выделяют комплектацию двухмодульным кузовом. Здесь расположена цистерна для воды и совмещенные друг с другом отсек для пены и насосной установки. Двухрядная кабина рассчитана на шестерых, но уже без дополнительного спального места, как это было в тяжелом классе. Дополнительно установлен автономный отопитель, работающий на дизельном топливе для обогрева кабины и насосного отсека.

Характеристики автоцистерн на шасси 43206.

Модель	АЦ 3.0-40	АЦ 3.0-40/4	АЦ 4.0-40	АЦ 4.0-40/4
Тип и мощность двигателя, кВт	Дизель 200
Количество мест боевого расчета	6
Вместимость цистерны, л	3000		4000
Емкость пенобака, л	180		240
Насос	НЦПН-40/100	НЦПК-40/100-4/400	НЦПН-40/100	НЦПК-40/100-4/400
Производительность насоса, л/с	40	1 – 40 2 – 4	40	1 – 40 2 – 4
Напор в номинальном режиме, л/с	100	1 – 100 2 – 400	100	1 – 100 2 – 400
Стационарный лафетный ствол	ЛС-С40У
Габариты, д*ш*в, м	7.5…7.8*2.5*3.3…3.5

УРАЛ-5557

Модель относится к полноприводным автомобилям тяжелого класса. Основное отличие ее от 4320 состоит в комплектации широкими низкопрофильными шинами с регулируемой подкачкой, что позволяет изменять настройки в зависимости от условий эксплуатации транспортного средства. Благодаря этому автомобиль без труда преодолевает песчаные, заболоченные местности, а также проходит снежную целину в северных районах.

Из особенностей конструкции всех пожарных УРАЛов выделяют комплектацию модульной кузовной частью, состоящей из цистерны для воды и пенобака, совмещенного с насосным отсеком. Кабина здесь цельносварная, рассчитана на команду из 4 человек. Дополнительно кабина оборудована переговорным блоком.

На базе этого шасси выпускают:

• АЦ 5.0 и 5.0 NEXT;
• АЦ 6.0 и 6.0 NEXT.

Самыми распространенными считаются 5-кубовые машины.

Модель	АЦ 5.0-40	АЦ 5.0-40/4	АЦ 5.0-60	АЦ 5.0-70
Тип и мощность двигателя, кВт	Дизель 200
Количество мест боевого расчета	4
Вместимость цистерны, л	5000
Емкость пенобака, л	300
Насос	НЦПН-40/100	НЦПК-40/100-4/400	Wilo NPG 100/315-06/EC	НЦПН 70/100
Производительность насоса, л/с	40	1 – 40 2 – 4	60	70
Напор в номинальном режиме, л/с	100	1 – 100 2 – 400	100	100
Стационарный лафетный ствол	ЛС-С40У		ЛС-С60У
Габариты, д*ш*в, м	8.66*2.5*3.3

Модели NEXT отличаются от базовых увеличенной кабиной боевого расчета, в которой могут разместиться 6-7 бойцов вместе с водителем. АЦ 6.0 комплектуются аналогично моделям 5.0, при этом объем цистерны для воды у них 6000 литров, а пенобака – 360 литров.
